في مصنع البتروكيماويات، يجب أن تحتوي وصلة الحافة المسطحة المُثبتة بمسامير على سائل معالجة عند ضغوط تزيد عن 100 بار ودرجات حرارة تتجاوز 400 درجة مئوية. لا يتم إنشاء الختم بواسطة مكون واحد، ولكن بواسطة نظام: وجوه الحافة، والحشية، والمسامير. عندما يتم شد البراغي، فإنها تولد قوة تثبيت تضغط الحشية بين وجوه الحافة. تقوم الحشية بدورها بتشوه وملء المخالفات المجهرية الموجودة على أسطح الحافة، مما يخلق حاجزًا يمنع التسرب. هذا يبدو بسيطا بما فيه الكفاية. ومع ذلك، فإن تسربات الفلنجة هي أحد الأسباب الأكثر شيوعًا للحوادث الصناعية وخسائر الإنتاج. والسبب هو أن تحقيق الختم الموثوق به يتطلب توازنًا دقيقًا بين حمل الترباس، وضغط الحشية، وصلابة الشفة - وهو توازن يمكن إتلافه بسهولة بسبب التثبيت غير الصحيح، أو عزم دوران الترباس غير الصحيح، أو ضعف جودة سطح الشفة.
سؤال كيف أشفة مسطحةإن تحقيق الختم الموثوق به باستخدام البراغي لا يقتصر على مجرد شد البراغي حتى يتم ربطها بإحكام. إنها مسألة هندسة. يجب أن يكون حمل الترباس كافيًا لضغط الحشية بدرجة كافية لإغلاقها، ولكن ليس عاليًا لدرجة أنها تسحق الحشية أو تنتج البراغي. يجب أن تكون وجوه الحافة مسطحة وناعمة بما يكفي للسماح للحشية بالتوافق، ولكن ليست ناعمة جدًا بحيث لا تستطيع الحشية الإمساك بها. يجب تشديد البراغي في تسلسل محدد لضمان توزيع الحمل بشكل موحد. ويجب تصميم المجموعة بأكملها لتحمل ضغط التشغيل ودرجة الحرارة والتدوير الحراري دون فقدان قوة الختم الخاصة بها. ستتناول هذه المقالة كل عامل من هذه العوامل بالتفصيل الفني، مما يوفر فهمًا شاملاً لختم الفلنجة المسطحة المثبتة بمسامير للمهندسين ومحترفي الصيانة ومتخصصي المشتريات. فيونزهو لونجان فلانجة المحدودة، يقوم مصنعنا بتصنيع الشفاه المسطحة لأكثر من عقدين من الزمن، وقد قمنا بتطوير فهم عميق للعوامل التي تحدد موثوقية الختم.
لفهم كيف تحقق الحافة المسطحة إحكامًا موثوقًا به، يجب علينا أولاً أن نفهم آليات الوصلة المُثبتة بمسامير. عندما يتم تشديد الترباس، يتم تمديده بشكل مرن. يعمل البرغي مثل الزنبرك، ويخلق التوتر في البرغي قوة تثبيت تسحب وجهي الحافة معًا. تنتقل قوة التثبيت هذه عبر وجوه الحافة إلى الحشية. يتم ضغط الحشية المصنوعة من مادة أكثر ليونة من الحافة. أثناء ضغطه، يتدفق إلى الوديان المجهرية ويخدش سطح الحافة، مما يخلق مسارًا متعرجًا لا يمكن للسائل المضغوط اختراقه بسهولة. يتم تحقيق الختم عندما يتم ضغط الحشية بدرجة كافية لملء هذه المخالفات وعندما يكون ضغط الضغط المتبقي على الحشية أكبر من الضغط الداخلي للسائل.
المبدأ الأساسي هو أنه يجب الحفاظ على الحشية في حالة ضغط طوال عمر خدمة المفصل. إذا انخفض ضغط الضغط إلى ما دون المستوى الحرج، فسوف يتسرب الختم. يمكن أن ينخفض ضغط الضغط لعدة أسباب. قد ترتخي الحشية (تزحف) بمرور الوقت، خاصة في درجات الحرارة المرتفعة. قد تفقد البراغي التوتر بسبب الاسترخاء أو الاهتزاز. قد تنفصل وجوه الحافة بسبب التمدد الحراري أو الانحناء. يجب أن يأخذ تصميم الحافة المسطحة في الاعتبار جميع هذه العوامل. سوف تقاوم الحافة الأكثر سمكًا والأكثر صلابة الانحناء وتحافظ على ضغط ضغط أكثر اتساقًا على الحشية. سيوفر عدد أكبر من البراغي الصغيرة قوة تثبيت أكثر انتظامًا من العدد الأصغر من البراغي الأكبر حجمًا. ويجب اختيار مادة الحشية بحيث تقاوم الارتخاء والهجوم الكيميائي.
يلخص الجدول التالي القوى والعوامل الرئيسية التي تحدد موثوقية ختم الحافة المسطحة المثبتة بمسامير.
| عامل | وصف | التأثير على الختم |
| التوتر الترباس | التمدد المرن للمسمار عند تشديده | يوفر قوة التثبيت التي تضغط الحشية |
| ضغط الحشية | تشوه الحشية تحت حمل الترباس | يملأ المخالفات السطحية ويخلق الختم |
| صلابة شفة | مقاومة الحافة للانحناء تحت حمل الترباس | يضمن ضغطًا موحدًا للحشية على الوجه |
| استرخاء الحشية | فقدان ضغط الضغط مع مرور الوقت | يقلل من قوة الختم. يجب التقليل |
| التأثيرات الحرارية | التوسع التفاضلي للبراغي والشفاه والحشية | يمكن أن يزيد أو ينقص حمل الترباس |
| الضغط الداخلي | القوة التي يمارسها سائل العملية | يميل إلى فصل الشفاه. يجب مواجهتها عن طريق تحميل الترباس |
في شركة Wenzhou Longan Flange Co., Ltd.، نقوم بتصميم حوافنا المسطحة لتحسين هذه العوامل. يتم تصنيع حوافنا من الفولاذ عالي الجودة ويتم تشكيلها بأبعاد دقيقة لضمان الملاءمة وتوزيع الحمل المناسب. كما نقدم أيضًا إرشادات فنية حول اختيار البراغي واختيار الحشيات وإجراءات الربط لمساعدة عملائنا على تحقيق أختام موثوقة في تطبيقاتهم المحددة.
يعد حمل الترباس هو المتغير الأكثر أهمية في تحقيق ختم موثوق. إذا كان حمل الترباس منخفضًا جدًا، فلن يتم ضغط الحشية بدرجة كافية للإغلاق. إذا كان حمل الترباس مرتفعًا جدًا، فقد يتم سحق الحشية، أو قد تستسلم البراغي، أو قد تتلف الحافة. يتم تحديد حمل الترباس المستهدف بناءً على توصية الشركة المصنعة للحشية، والتي تحدد الحد الأدنى والحد الأقصى لضغط الضغط لمادة الحشية. يتم بعد ذلك تحويل هذا الضغط إلى قيمة عزم الدوران باستخدام احتكاك خيط الترباس وهندسة المفصل. يتم إعطاء العلاقة بين عزم الدوران والشد من خلال الصيغة: T = K × D × F، حيث T هو عزم الدوران، K هو عامل الجوز (معامل بلا أبعاد يفسر الاحتكاك)، D هو قطر الترباس الاسمي، و F هو شد الترباس المطلوب.
يعد عامل الجوز K معلمة مهمة ولكن غالبًا ما يساء فهمها. يعتمد ذلك على تزييت الخيوط والتشطيب السطحي للمسمار والجوز ووجود أي طلاءات. القيمة النموذجية لـ K هي 0.2 للمسامير الفولاذية المشحمة، ولكنها يمكن أن تتراوح من 0.1 إلى 0.3 حسب الظروف. وهذا يعني أن نفس قيمة عزم الدوران يمكن أن تنتج شدًا للمسمار يختلف بعامل ثلاثة. هذا هو السبب في أن عزم الدوران وحده ليس مؤشرًا موثوقًا لحمل الترباس. بالنسبة للتطبيقات المهمة، يستخدم المهندسون طرقًا أكثر دقة مثل قياس استطالة الترباس أو مؤشرات التوتر المباشر. يوفر الجدول أدناه قيم عزم الدوران النموذجية لأحجام البراغي الشائعة ومواد الحشية.
| حجم الترباس | نوع الحشية | إجهاد الترباس المستهدف (MPa) | عزم الدوران الموصى به (نيوتن متر) | عامل الجوز (ك) |
| م16 | ممحاة | 30 - 50 | 80 - 120 | 0.20 |
| م16 | بتف | 40 - 60 | 100 - 150 | 0.20 |
| م20 | الجرح الحلزوني | 60 - 80 | 200 - 280 | 0.18 |
| م24 | الجرح الحلزوني | 60 - 80 | 350 - 480 | 0.18 |
| م24 | جاكت معدني | 80 - 120 | 450 - 650 | 0.16 |
في مصنعنا، نقدم لعملائنا مواصفات عزم الدوران التفصيلية لكل فلنجة مسطحة نقوم بتصنيعها. تعتمد هذه المواصفات على أبعاد الشفة، وحجم الترباس والمواد، ونوع الحشية، وظروف التشغيل. نوصي أيضًا باستخدام مفاتيح عزم الدوران المعايرة والتحقق من شد المسمار باستخدام طريقة ثانية، مثل قياس استطالة المسمار بالميكرومتر أو باستخدام مقياس شد المسمار بالموجات فوق الصوتية. يعد هذا النهج الصارم للتحكم في حمل الترباس أمرًا ضروريًا لتحقيق الختم الموثوق به في التطبيقات المهمة.
الحشية هي المكون الذي يقوم بالفعل بإنشاء الختم في وصلة شفة مسطحة مثبتة بمسامير. إنها مادة قابلة للضغط يتم ضغطها بين وجوه الحافة. يجب أن تكون الحشية ناعمة بدرجة كافية لتتوافق مع عدم انتظام سطح أسطح الفلنجة، ولكنها قوية بما يكفي لتحمل الضغط الداخلي والهجوم الكيميائي لسائل المعالجة. ويجب أيضًا أن يكون مرنًا بدرجة كافية للحفاظ على ضغط الضغط بمرور الوقت وتحت التدوير الحراري. لا توجد مادة حشية واحدة مناسبة لجميع التطبيقات. يعتمد اختيار مادة الحشية على متطلبات درجة الحرارة والضغط والتوافق الكيميائي للتطبيق المحدد.
مواد الحشية الأكثر شيوعًا للفلنجات المسطحة هي المطاط، وPTFE، والجرح الحلزوني، والغطاء المعدني. تُستخدم الحشيات المطاطية في تطبيقات الضغط المنخفض ودرجات الحرارة المنخفضة، مثل خطوط الماء والهواء. تُستخدم حشوات PTFE في التطبيقات الكيميائية حيث تكون مقاومة السوائل العدوانية مطلوبة. يتم استخدام حشوات الجرح الحلزونية في تطبيقات الضغط العالي ودرجات الحرارة العالية، مثل خطوط البخار والهيدروكربون. تُستخدم الحشيات المغطاة بالمعدن في التطبيقات الأكثر تطلبًا، حيث تتطلب أعلى مستويات مقاومة درجة الحرارة والضغط. يقارن الجدول أدناه الخصائص الرئيسية لهذه المواد الحشية.
| مادة الحشية | أقصى درجة حرارة (درجة مئوية) | أقصى ضغط (بار) | المقاومة الكيميائية | تطبيق نموذجي |
| المطاط (NBR) | 100 | 16 | جيد (ماء، زيت) | الماء والهواء والبخار منخفض الضغط |
| بتف | 260 | 40 | ممتاز | المعالجة الكيميائية، الأغذية |
| الجرح الحلزوني | 500 | 100 | جيد جدًا | البخار، الهيدروكربونات، الضغط العالي |
| جاكت معدني | 600 | 150 | ممتاز | ارتفاع درجة الحرارة، وارتفاع الضغط |
في شركة Wenzhou Longan Flange Co., Ltd.، نحن لا نقوم بتصنيع الحشيات، ولكننا نعمل بشكل وثيق مع عملائنا للتأكد من أن الحشية التي يختارونها متوافقة مع الحواف المسطحة لدينا. نحن نقدم أبعادًا تفصيلية لوجه الحافة، بما في ذلك ارتفاع الوجه المرتفع والتشطيب السطحي، وهو أمر بالغ الأهمية لوضع الحشية بشكل مناسب. كما نقدم أيضًا إرشادات حول ضغط ضغط الحشية وعزم دوران المسمار، بناءً على توصيات الشركة المصنعة للحشية. هدفنا هو التأكد من أن نظام الوصلات المثبت بمسامير بالكامل - الشفة والحشية والمسامير - يعمل معًا لتحقيق ختم موثوق.

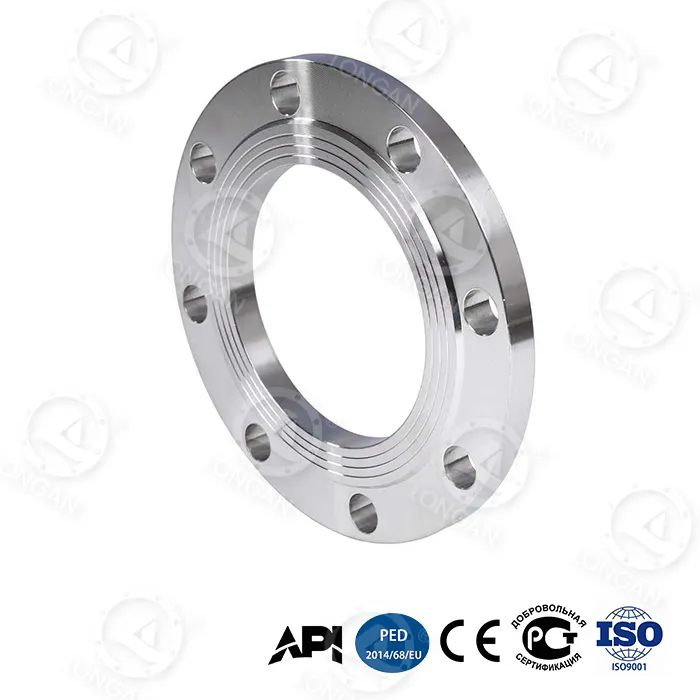

يعد التشطيب السطحي لوجه الحافة من العوامل المهمة التي غالبًا ما يتم تجاهلها. يجب أن تكون الحشية قادرة على التوافق مع المخالفات السطحية لوجه الحافة لإنشاء ختم. إذا كان السطح خشنًا للغاية، فقد لا تتمكن الحشية من ملء الأودية العميقة، وقد يظل هناك مسار للتسرب. إذا كان السطح ناعمًا جدًا، فقد لا تتمكن الحشية من الإمساك بالسطح، وقد تنزلق أو تنبثق تحت الضغط. النهاية المثالية للسطح هي التوازن بين هذين النقيضين. بالنسبة لمعظم مواد الحشيات، يوصى بخشونة السطح من Ra 3.2 إلى 6.3 ميكرومتر. يتم تحقيق ذلك عادةً عن طريق تشكيل وجه الحافة باستخدام نمط أخدود مسنن أو متحد المركز، يُعرف باسم اللمسة النهائية "الفونوغرافية".
يتم تحديد اللمسة النهائية للتسجيلات الصوتية بمعايير مثل ASME B16.5 وEN 1092-1. يتم إنشاء اللمسة النهائية بواسطة أداة تقطع أخدودًا حلزونيًا مستمرًا على وجه الحافة. يتم التحكم في عمق الأخدود والتباعد لتحقيق الخشونة المطلوبة. يوفر نمط الأخدود سلسلة من التلال والوديان التي يمكن للحشية الإمساك بها. تمنع هذه القبضة الحشية من الانفجار بسبب الضغط الداخلي وتساعد في الحفاظ على الختم أثناء التدوير الحراري. يوضح الجدول أدناه التشطيب السطحي الموصى به لمواد الحشية المختلفة.
| مادة الحشية | خشونة السطح الموصى بها (Ra، μm) | نوع التشطيب |
| ممحاة | 3.2 - 6.3 | الفونوغرافيك (متحدة المركز أو مسننة) |
| بتف | 1.6 - 3.2 | الفونوغرافية أو على نحو سلس |
| الجرح الحلزوني | 3.2 - 6.3 | التسجيلات الصوتية |
| جاكت معدني | 3.2 - 6.3 | التسجيلات الصوتية |
في مصنعنا، نقوم بتشكيل جميع أوجه الفلنجة المسطحة لدينا حتى الانتهاء من السطح المحدد باستخدام مخارط CNC ذات الأدوات الدقيقة. نحن نتحقق من تشطيب السطح باستخدام مقياس التعريف ونسجل النتائج في وثائق مراقبة الجودة لدينا. وهذا يضمن أن كل فلنجة مسطحة ننتجها توفر السطح الأمثل لوضع الحشيات. نحن نقدم أيضًا مجموعة من تشطيبات الوجه، بما في ذلك التشطيب الناعم، والتشطيب المسنن، والتشطيب الحلقي، لتلبية متطلبات أنواع الحشيات والتطبيقات المختلفة.
يعد تسلسل تشديد الترباس عاملاً حاسماً آخر في تحقيق ختم موثوق. إذا تم ربط البراغي واحدة تلو الأخرى بترتيب عشوائي، فسوف تتشوه الحافة، وسيكون ضغط الحشية غير متساوٍ. يمكن أن يؤدي ذلك إلى حدوث تسرب، حتى لو كانت قيم عزم الدوران النهائية صحيحة. الإجراء الصحيح هو ربط المسامير بنمط نجمة أو تقاطع، في تمريرات متعددة. يجب أن يكون التمرير الأول عبارة عن تمريرة ذات عزم دوران منخفض (عادةً 30٪ من عزم الدوران النهائي) لتثبيت الحشية وجعل الشفاه في محاذاة. يجب أن يكون التمرير الثاني عبارة عن تمريرة ذات عزم دوران متوسط (عادةً 60% من عزم الدوران النهائي). يجب أن تكون التمريرة النهائية بكامل عزم الدوران، مرة أخرى بنمط النجمة. يضمن هذا التضييق التدريجي والموحد ضغط الحشية بالتساوي وبقاء وجوه الحافة متوازية.
يعتمد عدد التمريرات وقيم عزم الدوران المحددة على حجم الحافة وعدد البراغي ومواد الحشية. بالنسبة للفلنجات الكبيرة التي تحتوي على العديد من البراغي، قد تكون هناك حاجة إلى ثلاث أو أربع تمريرات. بالنسبة للفلنجات الصغيرة، قد يكون تمريران كافيين. يوفر الجدول أدناه إرشادات عامة لتسلسلات ربط البراغي.
| حجم شفة | عدد البراغي | التمريرات الموصى بها | نمط عزم الدوران |
| DN50 - DN100 | 4 - 8 | 2 | نمط النجمة |
| DN150 - DN300 | 8 - 12 | 3 | نمط النجمة |
| DN350 - DN600 | 12 - 20 | 3 - 4 | نمط النجمة |
| > دي إن 600 | > 20 | 4+ | نمط النجمة، مراحل متعددة |
تعد مراقبة الجودة أمرًا ضروريًا لضمان تنفيذ إجراء التشديد بشكل صحيح. بعد مرور عزم الدوران النهائي، يجب على مفتش مؤهل التحقق من عزم الدوران على كل مسمار باستخدام مفتاح عزم الدوران المعاير. يجب على المفتش أيضًا فحص الفجوة بين وجوه الفلنجة في عدة نقاط حول المحيط للتأكد من أن الفلنجات متوازية. إذا كانت الفجوة غير متساوية، فيجب فك البراغي وتكرار إجراء الربط. في شركة Wenzhou Longan Flange Co., Ltd.، نحن نقدم لعملائنا تعليمات التثبيت التفصيلية ومواصفات عزم الدوران لكل فلنجة مسطحة نقوم بتصنيعها. كما نقدم أيضًا تدريبًا في الموقع ودعمًا فنيًا لمساعدة عملائنا على تحقيق أختام موثوقة في تطبيقاتهم المهمة.
السؤال 1: ما هو عزم الدوران الصحيح للشفة المسطحة؟
الإجابة: يعتمد عزم الترباس الصحيح على حجم الترباس، ومواد الترباس، ومواد الحشية، وظروف التشغيل. يتم تحديده عادةً من قبل الشركة المصنعة للحشية أو يتم حسابه باستخدام الصيغة T = K × D × F، حيث K هو عامل الصمولة، وD هو قطر الترباس، وF هو شد الترباس المستهدف. نحن نقدم مواصفات عزم الدوران التفصيلية لكل شفة مسطحة نقوم بتصنيعها في Wenzhou Longan Flange Co., Ltd. ومن الضروري استخدام مفتاح عزم الدوران المعاير واتباع تسلسل الشد الموصى به.
السؤال 2: لماذا تتسرب الفلنجة المسطحة حتى بعد ربط البراغي بعزم الدوران المحدد؟
الجواب: هناك عدة أسباب محتملة. قد تكون الحشية تالفة أو مصنوعة من مادة خاطئة. قد تكون وجوه الحافة تالفة أو ذات تشطيب سطحي غير صحيح. قد تكون البراغي ملوثة أو مشحمة بشكل غير صحيح، مما يؤدي إلى اختلاف عامل الصامولة عن القيمة المفترضة. الشفاه قد لا تكون متوازية. أو قد تتجاوز ظروف التشغيل تصنيف الضغط أو درجة الحرارة للحشية. من الضروري إجراء فحص شامل لجميع المكونات ومراجعة إجراء التثبيت لتحديد السبب الجذري.
السؤال 3: ما الفرق بين الوجه المرتفع وشفة الوجه المسطحة؟
الإجابة: الحافة المسطحة ذات الوجه المرتفع لها حلقة صغيرة مرتفعة على الوجه، بينما الحافة المسطحة لها وجه مسطح تمامًا. تم تصميم الوجه المرتفع لتركيز حمل الترباس على الحشية، مما يزيد من ضغط الختم. تُستخدم الفلنجات ذات الوجه المسطح مع حشوات الوجه الكامل وهي شائعة في تطبيقات الضغط المنخفض ومع الفلنجات المصنوعة من الحديد الزهر أو البلاستيك. يعتمد الاختيار على التطبيق وشفة التزاوج.
السؤال 4: كم مرة يجب إعادة ربط مسامير الحافة المسطحة؟
الإجابة: يجب إعادة ربط مسامير الحافة المسطحة بعد أول 24 ساعة من التشغيل، خاصة في التطبيقات ذات درجات الحرارة المرتفعة حيث يمكن أن يتسبب التمدد الحراري واسترخاء الحشية في فقدان حمل المسمار. بعد ذلك، يتم إجراء إعادة الربط عادةً خلال فترات الصيانة المجدولة، مثل عمليات إيقاف التشغيل السنوية. يعتمد التردد على مدى أهمية التطبيق وظروف التشغيل. يوصى أيضًا بإجراء فحص منتظم للتسريبات.
السؤال 5: ما هو الحد الأقصى للضغط الذي يمكن للشفة المسطحة أن تغلقه؟
الإجابة: يعتمد الحد الأقصى للضغط الذي يمكن أن تغلقه الحافة المسطحة على تصنيف الحافة، ومواد الحشية، وحمل الترباس. على سبيل المثال، يمكن للشفة المسطحة من الفئة 150 المزودة بحشية ملفوفة حلزونية أن تغلق ما يصل إلى 20 بارًا في درجة الحرارة المحيطة. يمكن لشفة الفئة 300 أن تغلق ما يصل إلى 50 بارًا. تتطلب الضغوط العالية تقييمات شفة أعلى ومواد حشية أكثر قوة. في مصنعنا، نقوم بتصنيع فلنجات مسطحة في مجموعة من فئات الضغط لتلبية متطلبات التطبيقات المختلفة.
يعد تحقيق ختم موثوق به بشفة مسطحة مثبتة بمسامير تحديًا لهندسة الأنظمة. يتطلب التركيبة الصحيحة من حمل الترباس، وضغط الحشية، وصلابة الحافة، وتشطيب السطح. يجب تحديد كل عامل من هذه العوامل والتحكم فيه بعناية لضمان بقاء الحشية في حالة ضغط طوال عمر خدمة المفصل. يجب أن يكون حمل المزلاج كافيًا لضغط الحشية، ولكن ليس مرتفعًا جدًا بحيث يؤدي إلى إتلاف الحشية أو الحافة. يجب أن تكون الحشية متوافقة مع سائل العملية وقادرة على تحمل درجة حرارة التشغيل والضغط. يجب أن تكون وجوه الحافة مسطحة ولها تشطيب سطحي صحيح للسماح للحشية بالتوافق والإمساك. ويجب تشديد البراغي بالتسلسل الصحيح لضمان توزيع الحمل بشكل موحد. في شركة Wenzhou Longan Flange Co., Ltd.، يقوم مصنعنا بتصنيع الحواف المسطحة لأكثر من عقدين من الزمن، وقد طورنا فهمًا عميقًا لهذه العوامل. يتم تصنيع حوافنا بدقة لضمان الملاءمة وتوزيع الأحمال بشكل مناسب، ونحن نقدم لعملائنا الدعم الفني الذي يحتاجونه لتحقيق أختام موثوقة.
سواء كنت تقوم بتصميم نظام أنابيب جديد أو صيانة نظام موجود، فإننا ندعوك للاتصال بنا لمناقشة متطلبات الفلنجة المسطحة الخاصة بك. يمكن لفريق المهندسين لدينا مساعدتك في اختيار الحافة المناسبة لتطبيقك، وتوفير مواصفات عزم الدوران، وتقديم إرشادات حول اختيار الحشية وتركيبها. نحن ملتزمون بتزويد عملائنا بأعلى جودة المنتجات وأفضل خدمة ممكنة.
اتصل بـ Wenzhou Longan Flange Co., Ltd. اليوملمناقشة متطلبات الفلنجة المسطحة الخاصة بك واكتشاف كيف يمكن لمنتجاتنا مساعدتك في تحقيق الختم الموثوق به في تطبيقاتك المهمة.
