لماذا تفضل أنظمة الأنابيب المجلفنة الحافة الملولبة؟

في محطة لمعالجة المياه في ضواحي شنغهاي، يقوم طاقم الصيانة باستبدال جزء من الأنابيب الفولاذية المجلفنة. لقد ظل الأنبوب في الخدمة لأكثر من عقد من الزمن، كما أن الطلاء المجلفن يحميه من التآكل. يحتاج الطاقم إلى ربط القسم الجديد بالنظام الحالي. لديهم خياران: لحام الاتصال أو استخدام شفة ملولبة. قد يتطلب اللحام طحن الطلاء المجلفن، مما قد يترك منطقة اللحام عرضة للتآكل. وسيتطلب أيضًا تصاريح عمل ساخنة ومعدات متخصصة. على النقيض من ذلك، يمكن تركيب الحافة الملولبة باستخدام أدوات يدوية بسيطة، دون الإضرار بالطبقة الواقية، ودون الحاجة إلى العمل الساخن. هذا هو السبب في أن أنظمة الأنابيب المجلفنة تفضل الشفاه الملولبة. لا يقتصر الاختيار على الراحة فحسب؛ يتعلق الأمر بالحفاظ على سلامة الحماية من التآكل وضمان موثوقية النظام بأكمله على المدى الطويل.

الحافة الملولبة هي نوع من الحافة المتصلة بالأنبوب عن طريق خيط لولبي. وهي متوفرة في مجموعة من الأحجام وتصنيفات الضغط لتناسب التطبيقات المختلفة. في نظام الأنابيب المجلفنة،شفة الخيوطتوفر العديد من المزايا مقارنة بأنواع الفلنجات الأخرى، بما في ذلك الفلنجات ذات الرقبة الملحومة، والفلنجات سهلة الارتداء، وفلنجات المفاصل اللفة. ستتناول هذه المقالة الأسباب الفنية والعملية التي تجعل الفلنجات الملولبة هي الخيار المفضل لأنظمة الأنابيب المجلفنة. سنغطي تأثير اللحام على الطلاءات المجلفنة، وكفاءة تركيب الوصلات الملولبة، وأداء الختم للفلنجات الملولبة، ومواصفات المواد التي تضمن التوافق. سنقدم أيضًا مواصفات المنتج التفصيلية من مصنعنا في ونزهو لونجان فلانجة المحدودة

جدول المحتويات

• 1. ما هي الفلنجة الملولبة وكيف تعمل؟
• 2. لماذا يضر اللحام بأنظمة الأنابيب المجلفنة؟
• 3. كيف يحافظ تركيب الحافة الملولبة على طلاء الزنك؟
• 4. ما هي خصائص أداء الختم والضغط؟
• 5. ما هي المواد والمواصفات التي تضمن التوافق؟
• 6. كيف يمكن مقارنة الفلنجات الملولبة بأنواع الفلنجات الأخرى؟
• 7. الأسئلة المتداولة (الأسئلة الشائعة)
• 8. الاستنتاج

1. ما هي الفلنجة الملولبة وكيف تعمل؟

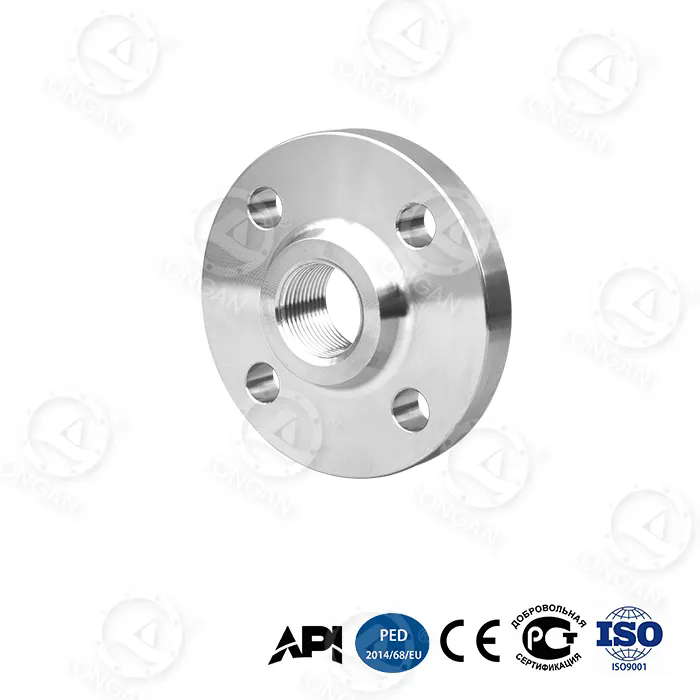

الفلنجة الملولبة هي نوع من فلنجة الأنبوب التي يتم توصيلها بالأنبوب عن طريق خيط لولبي. تحتوي الحافة على تجويف ملولب يتوافق مع الخيط الخارجي الموجود في نهاية الأنبوب. لتثبيت الحافة، يتم ربط نهاية الأنبوب، ويتم تثبيت الحافة على الأنبوب. يتم بعد ذلك تثبيت الحافة في مكانها باستخدام لحام مانع للتسرب أو لحام احتياطي، على الرغم من أنه في العديد من تطبيقات الضغط المنخفض، لا يلزم اللحام. يوفر الاتصال الملولب ختمًا ميكانيكيًا قادرًا على تحمل الضغوط ودرجات الحرارة المعتدلة. تتوفر الفلنجات الملولبة بمجموعة من الأحجام، من 1/2 بوصة إلى 24 بوصة، وفي فئات الضغط من 150 إلى 2500. وهي شائعة الاستخدام في معالجة المياه، والمعالجة الكيميائية، وأنظمة الأنابيب الصناعية حيث يكون اللحام غير عملي أو مرغوب فيه.

تصميم الحافة الملولبة بسيط ولكنه فعال. عادة ما يكون وجه الحافة مرتفعًا أو مسطحًا، اعتمادًا على شفة التزاوج. يتم تشكيل التجويف الملولب بتسامح دقيق لضمان التوافق المناسب مع خيط الأنبوب. عادة ما تكون الحافة مصنوعة من الفولاذ المطروق، أو الفولاذ المصبوب، أو الفولاذ المقاوم للصدأ، اعتمادًا على التطبيق. في نظام الأنابيب المجلفنة، يتم أيضًا جلفنة الحافة الملولبة لتتناسب مع الأنبوب وتوفر الحماية من التآكل. ويلخص الجدول أدناه المكونات الرئيسية ووظائفها.

فيونزهو لونجان فلانجة المحدودةيقوم مصنعنا بتصنيع الشفاه الملولبة بمجموعة من الأحجام وتقييمات الضغط والمواد. نحن نقدم فلنجات ملولبة مجلفنة مصممة خصيصًا للاستخدام في أنظمة الأنابيب المجلفنة. يتم تصنيع فلنجاتنا وفقًا للمعايير الدولية، بما في ذلك ANSI B16.5 وDIN وJIS، مما يضمن التوافق مع مجموعة واسعة من الأنابيب والتجهيزات.

2. لماذا يضر اللحام بأنظمة الأنابيب المجلفنة؟

الأنابيب المجلفنة عبارة عن أنابيب فولاذية تم تغليفها بطبقة من الزنك لحمايتها من التآكل. يعمل طلاء الزنك كأنود قرباني، مما يعني أنه سوف يتآكل بشكل تفضيلي على الفولاذ، مما يحمي الفولاذ من الصدأ. هذه الحماية فعالة طالما ظلت طبقة الزنك سليمة. عندما يتم لحام الأنبوب، فإن حرارة عملية اللحام تحرق طبقة الزنك في المنطقة المتأثرة بالحرارة. وهذا يترك الفولاذ الأساسي مكشوفًا وعرضة للتآكل. بالإضافة إلى ذلك، يمكن أن تنتج عملية اللحام أبخرة سامة من الزنك المتبخر، والتي يمكن أن تشكل خطورة على عامل اللحام. يلخص الجدول أدناه تأثيرات اللحام على الأنابيب المجلفنة.

هذه التأثيرات تجعل اللحام خيارًا غير مرغوب فيه لتوصيل الأنابيب المجلفنة. البديل هو استخدام وصلة ميكانيكية لا تتطلب الحرارة. الحافة الملولبة هي أحد هذه الروابط. عن طريق ربط الحافة على طرف الأنبوب الملولب، يتم الحفاظ على طلاء الزنك، وتظل حماية النظام من التآكل سليمة. في مصنعنا، ندرك أهمية الحفاظ على الطلاء المجلفن. تم تصميم الشفاه الملولبة الخاصة بنا لتوفير اتصال ميكانيكي موثوق به دون المساس بسلامة الأنبوب.

3. كيف يحافظ تركيب الحافة الملولبة على طلاء الزنك؟

يعد تركيب الفلنجة الملولبة عملية ميكانيكية بسيطة لا تتضمن الحرارة. يتم ربط نهاية الأنبوب باستخدام آلة خيوط الأنابيب أو أداة الخيط اليدوية. تقوم عملية الخيوط بإزالة كمية صغيرة من المواد من نهاية الأنبوب، لكن طبقة الزنك الموجودة على بقية الأنبوب تظل سليمة. ثم يتم ثمل الحافة على نهاية الأنبوب الملولب. تعمل الخيوط على إنشاء ختم ميكانيكي. في بعض الحالات، يتم تطبيق مادة مانعة للتسرب أو شريط على الخيوط لتعزيز الختم. يتم بعد ذلك ربط الحافة بشفة التزاوج، لاستكمال الاتصال. يمكن إكمال العملية بأكملها باستخدام أدوات يدوية بسيطة، دون الحاجة إلى تصاريح العمل الساخن أو معدات اللحام المتخصصة. يلخص الجدول أدناه خطوات تثبيت فلنجة ملولبة.

عملية التثبيت سريعة ونظيفة وآمنة. يمكن إجراؤها في المناطق التي لا يُسمح فيها بالعمل الساخن، مثل الأجواء المتفجرة أو في الأماكن الضيقة. كما أنه يلغي الحاجة إلى إعادة طلاء منطقة اللحام، مما يوفر الوقت والمواد. في مصنعنا، نقدم تعليمات التثبيت التفصيلية مع الفلنجات الملولبة لدينا، وفريقنا الفني متاح للمساعدة في أي أسئلة.

4. ما هي خصائص أداء الختم والضغط؟

يعتمد أداء الختم للحافة الملولبة على جودة تعشيق الخيط واستخدام مادة مانعة للتسرب مناسبة. عند تركيبها بشكل صحيح، يمكن أن توفر الوصلة الملولبة مانعًا للتسرب للضغوط ودرجات الحرارة المعتدلة. يتم تحديد معدل ضغط الفلنجة الملولبة حسب تصميمها والمادة والحجم. تتوفر الفلنجات الملولبة القياسية في فئات الضغط من 150 إلى 2500. يلخص الجدول أدناه معدلات الضغط ودرجة الحرارة النموذجية للفلنجات الملولبة الخاصة بنا.

من المهم ملاحظة أن معدل ضغط الوصلة الملولبة يكون عمومًا أقل من معدل الوصلة الملحومة من نفس الحجم والفئة. وذلك لأن الخيوط تقلل من سمك جدار الأنبوب وتخلق تركيزًا للضغط. لهذا السبب، تُستخدم الفلنجات الملولبة عادةً في تطبيقات الضغط المنخفض أو حيث يكون سمك جدار الأنبوب كافيًا لاستيعاب الخيوط. في نظام الأنابيب المجلفنة، يجب أن يتطابق تصنيف ضغط الحافة الملولبة مع معدل ضغط الأنبوب والنظام. في مصنعنا، يمكننا المساعدة في اختيار فئة الضغط المناسبة لتطبيقك.

5. ما هي المواد والمواصفات التي تضمن التوافق؟

يجب أن تكون مادة الفلنجة الملولبة متوافقة مع مادة الأنبوب والسائل الذي يتم نقله. بالنسبة لأنظمة الأنابيب المجلفنة، عادة ما تكون الحافة مصنوعة من الفولاذ المجلفن، والذي يطابق الأنبوب ويوفر نفس المستوى من الحماية من التآكل. يمكن أيضًا تصنيع الحافة من الفولاذ المقاوم للصدأ أو مواد أخرى إذا لزم الأمر. تتضمن مواصفات الفلنجة الملولبة الحجم وفئة الضغط والمادة ونوع الخيط ونوع وجه الحافة. يلخص الجدول أدناه المواصفات الرئيسية للفلنجات الملولبة المجلفنة.

في شركة Wenzhou Longan Flange Co., Ltd.، يقوم مصنعنا بتصنيع الحواف الملولبة لتلبية هذه المواصفات والمزيد. يمكننا تخصيص الحافة لتناسب متطلبات المشروع المحددة، بما في ذلك الأحجام الخاصة والمواد الخاصة وأنواع الخيوط الخاصة. تتضمن عملية مراقبة الجودة لدينا فحص الأبعاد، وقياس الخيوط، واختبار الضغط للتأكد من أن كل شفة تلبي المعايير المطلوبة.

6. كيف يمكن مقارنة الفلنجات الملولبة بأنواع الفلنجات الأخرى؟

عند اختيار فلنجة لنظام الأنابيب المجلفنة، يكون لدى المهندسين العديد من الخيارات، بما في ذلك فلنجات عنق ملحومة، فلنجات سهلة الارتداء، فلنجات مفصلية، فلنجات ملولبة. كل نوع له مزاياه وعيوبه. يقارن الجدول أدناه الخصائص الرئيسية لهذه الأنواع من الفلنجات.

كما يوضح الجدول، فإن الفلنجة الملولبة هي النوع الوحيد الذي يحافظ على الطلاء المجلفن دون الحاجة إلى مكونات أو إجراءات إضافية. يمكن أيضًا أن تحافظ شفة اللفة المشتركة على الطلاء إذا تم استخدام نهاية كعب مجلفنة، ولكنها تتطلب المزيد من المكونات وأكثر تكلفة. تتطلب رقبة اللحام والشفاه سهلة الارتداء اللحام، مما يؤدي إلى إتلاف الطلاء ويستلزم إعادة الطلاء. لهذه الأسباب، تعتبر الفلنجة الملولبة هي الخيار المفضل لأنظمة الأنابيب المجلفنة.

7. الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو الحد الأقصى لتصنيف الضغط للحافة الملولبة في نظام الأنابيب المجلفنة؟

الإجابة: تتوفر الفلنجات الملولبة في فئات ضغط تصل إلى 2500. ومع ذلك، فإن معدل الضغط الأقصى للاتصال الملولب يكون عمومًا أقل من الوصلة الملحومة من نفس الحجم والفئة. وذلك لأن الخيوط تقلل من سمك جدار الأنبوب وتخلق تركيزًا للضغط. بالنسبة لمعظم أنظمة الأنابيب المجلفنة، تكون الفلنجات من الفئة 150 أو الفئة 300 كافية. في شركة Wenzhou Longan Flange Co., Ltd.، يمكننا المساعدة في اختيار فئة الضغط المناسبة لتطبيقك.

السؤال 2: هل يمكن استخدام شفة ملولبة في تطبيق ذو درجة حرارة عالية؟

الإجابة: يمكن استخدام الفلنجات الملولبة في تطبيقات درجات الحرارة العالية، ولكن تصنيف درجة الحرارة يعتمد على مادة الفلنجة والحشية. الشفاه الفولاذية الكربونية المجلفنة القياسية مناسبة لدرجات حرارة تصل إلى 200 درجة مئوية. بالنسبة لدرجات الحرارة المرتفعة، قد تكون هناك حاجة إلى فلنجات من الفولاذ المقاوم للصدأ أو سبائك الصلب. من المهم اختيار شفة وحشية تم تصنيفها لدرجة حرارة تشغيل النظام.

السؤال 3: ما هو نوع مانع التسرب الخيطي الذي يجب استخدامه مع الحافة الملولبة؟

الإجابة: يتم استخدام شريط PTFE أو مخدر الأنابيب بشكل شائع كمادة مانعة للتسرب للفلنجات الملولبة. من السهل تطبيق شريط PTFE ويوفر ختمًا جيدًا للمياه والعديد من السوائل الأخرى. مخدر الأنابيب عبارة عن عجينة يتم تطبيقها على الخيوط وتوفر ختمًا أكثر قوة للضغوط الأعلى. يعتمد الاختيار على التطبيق والسائل الذي يتم نقله. اتبع دائمًا توصيات الشركة المصنعة للمادة المانعة للتسرب.

السؤال 4: كيف أضمن اتصالًا خاليًا من التسرب بحافة ملولبة؟

الإجابة: لضمان اتصال مانع للتسرب، اتبع الخطوات التالية: نظف الخيوط جيدًا، ثم ضع مانع تسرب الخيط بالتساوي، ثم ثبت الحافة على الأنبوب بإحكام، ثم اربطها باستخدام مفتاح ربط الأنبوب. لا تبالغ في تشديدها، لأن ذلك قد يؤدي إلى إتلاف الخيوط أو تشقق الحافة. استخدم مفتاح عزم الدوران المعاير إذا كان متاحًا. أخيرًا، قم بربط الحافة بشفة التزاوج، مع شد البراغي بنمط نجمة لضمان الضغط المتساوي على الحشية. يوفر مصنعنا تعليمات التثبيت التفصيلية مع الشفاه الملولبة الخاصة بنا.

السؤال 5: هل الحواف الملولبة المجلفنة مناسبة لأنظمة مياه الشرب؟

الإجابة: نعم، إن الفلنجات الملولبة المجلفنة مناسبة لأنظمة مياه الشرب، بشرط أن تتم الجلفنة وفقًا لمعيار معتمد لملامسة مياه الشرب. طلاء الزنك خامل ولا يتسرب إلى الماء بمواد ضارة. في مصنعنا، نستخدم الجلفنة بالغمس الساخن التي تلبي متطلبات ASTM A153 والمعايير الأخرى ذات الصلة لتطبيقات مياه الشرب.

8. الاستنتاج

تفضل أنظمة الأنابيب المجلفنة الشفاه الملولبة لأنها توفر مزيجًا من كفاءة التثبيت والحماية من التآكل وسلامة الاتصال التي لا يمكن أن يضاهيها أي نوع آخر من الفلنجات. يلغي التوصيل الملولب الحاجة إلى اللحام، مما قد يؤدي إلى تلف الطلاء المجلفن ويعرض الأنبوب للتآكل. فهو يسمح بالتركيب السريع والنظيف والآمن بدون تصاريح العمل الساخنة أو المعدات المتخصصة. فهو يحافظ على طبقة الزنك، مما يضمن بقاء الحماية من التآكل للنظام بأكمله سليمة. ويوفر ختمًا موثوقًا ومحكمًا مانعًا للتسرب للضغوط ودرجات الحرارة المعتدلة. في شركة Wenzhou Longan Flange Co., Ltd.، يقوم مصنعنا بتصنيع فلنجات ملولبة عالية الجودة مصممة خصيصًا لأنظمة الأنابيب المجلفنة. نحن نستخدم فقط أفضل المواد ونتبع إجراءات صارمة لمراقبة الجودة للتأكد من أن كل شفة تلبي أعلى معايير الأداء والموثوقية.

سواء كنت تقوم بتصميم نظام أنابيب مجلفنة جديد أو صيانة نظام موجود، فإننا ندعوك للاتصال بفريقنا الفني لمناقشة متطلباتك. يمكننا تقديم مواصفات المنتج التفصيلية والمساعدة في اختيار المواد ودعم التطبيقات. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا به في مشاريع معالجة المياه والأنابيب الصناعية والتجارية حول العالم.

اتصل بـ Wenzhou Longan Flange Co., Ltd. اليوملمناقشة متطلبات الفلنجة الملولبة الخاصة بك واكتشاف كيف يمكن لفلنجاتنا تحسين موثوقية وكفاءة نظام الأنابيب المجلفن الخاص بك.
