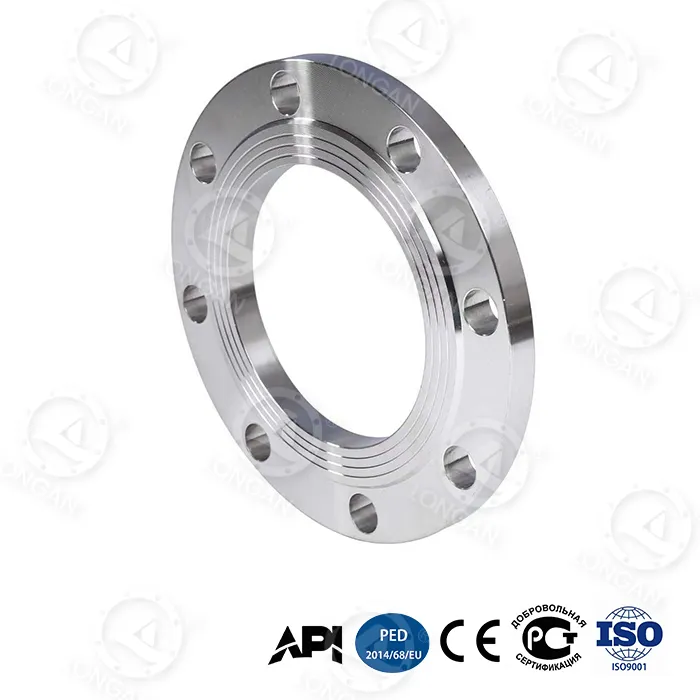

SME B16.5 شفة الوجه المسطحة

عادةً ما يكون للفلنجات التقليدية المصنعة وفقًا لأبعاد ASME B16.5 ضغط انفجاري لا يتجاوز 15 ميجا باسكال. تحقق شفة الوجه المسطحة sme b16.5 من Longan، مع الحفاظ على واجهات التركيب القياسية من الفئة 150-2500 وسطح إغلاق كامل الوجه، تحمل ضغط أعلى من خلال تحسين الهيكل الداخلي: شبكة قرص العسل الإلكترونية (زيادة صلابة الانحناء بنسبة 65%)، فولاذ عالي الكربون مروي متدرج (طاقة الصدم 89J عند -70 درجة مئوية)، وحلقة تقوية من سبائك التيتانيوم مدمجة في الرقبة (الإنتاجية) 1,250 ميجا باسكال). يصل ضغط الانفجار DN300 المُقاس إلى 42MPa. تخضع جميع المنتجات لمراقبة جودة العملية الكاملة في مصنع Longan الداخلي وقد حصلت على شهادة API 6A PSL 3G.

نوع المنتج والتطبيق

شفة الوجه المسطحة sme b16.5 عبارة عن شفة سطحية مانعة للتسرب كاملة الوجه (FF) تم تصنيعها وفقًا لمعيار ASME B16.5. يتم استخدامه في أنظمة الأنابيب التي تتطلب وصلات حشية كاملة التلامس، وهو مناسب لخطوط الأنابيب ذات القطر الكبير ذات الضغط المنخفض، ووصلات شفة الحديد الزهر، والتطبيقات التي تتطلب توزيعًا موحدًا لضغط الحشية. من خلال هياكل التعزيز الداخلية، يمكن أيضًا استخدام هذا المنتج في سيناريوهات الضغط العالي جدًا (مثل منافذ مضخات تكسير الغاز الصخري ومعدات حفر الآبار في أعماق البحار)، مع الحفاظ على أبعاد الواجهة القياسية لقابلية التبادل مع الفلنجات التقليدية في خطوط الأنابيب الحالية.

نقاط البيع الأساسية

1. واجهة قياسية، تحمل الضغط العالي:يتوافق مع أبعاد التركيب ASME B16.5، وضغط انفجار DN300 المُقاس يبلغ 42 ميجا باسكال، وهو أعلى من الفلنجات القياسية التقليدية (≥15 ميجا باسكال).
2. زيادة بنسبة 65% في قوة الانحناء:يعمل هيكل قرص العسل الإلكتروني على تحسين صلابة الحافة، وهو مناسب لبيئات الاهتزاز أو تسوية الأساس.
3. مؤشر التآكل البصري والاحتفاظ بالتحميل المسبق:سطح الختم مدمج بطبقة مؤشر زركونيا نانو، والتي يتغير لونها عندما يكون سمكها أقل من 0.1 مم. يحد تصميم ثقب الترباس المخروطي المزدوج من توهين التحميل المسبق تحت تقلب الضغط 35 ميجا باسكال إلى ≥5% (الهيكل التقليدي ≥20%).
4. الأداء البيئي المدقع:-70 درجة مئوية تأثير الطاقة 89J؛ معدل تآكل يعادل 5000 متر في أعماق البحار 0.03 ملم/سنة؛ عمق تلف سطح الختم ≥8μm بعد 120 م / ث من تآكل الرمال والغبار.
5. تكلفة دورة الحياة الكاملة:التكلفة الإجمالية لمدة 30 عامًا 6,200 دولار (التكلفة التقليدية 18,500 دولار)؛ تكرار الصيانة السنوية 0.7 مرة (التقليدية 3.2 مرة)؛ وقت الاستبدال الفردي 2.5 ساعة (التقليدي 8 ساعات).

المواصفات الفنية

غرض	المعلمة
أساس قياسي	ASME B16.5 (الأبعاد والتفاوتات وتقييمات درجة حرارة الضغط)
ختم نوع الوجه	كامل الوجه (FF)
فئة الضغط	فئة 150، 300، 400، 600، 900، 1500، 2500
نطاق الحجم	مصادر القدرة النووية 1/2" إلى 24"
مادة	فولاذ عالي الكربون مروي متدرج (فولاذ مقاوم للصدأ قابل للتخصيص)
التعزيز الداخلي	حلقة تقوية من سبائك التيتانيوم (إنتاجية 1,250 ميجاباسكال)، أضلاع نصف قطرية (تقليل تركيز الضغط بنسبة 48%)
ضغط انفجار DN300	42 ميجا باسكال (تقليدي ≥15 ميجا باسكال)
حياة التعب الدوري	20000 دورة عند 35 ميجا باسكال (5000 دورة تقليدية عند 25 ميجا باسكال)
التشوه المحوري @ 35MPa	0.6 ملم (1.8 ملم تقليدي)
معدل تسرب الختم (اختلال 15 درجة)	≥10⁻⁵ ملي بار · لتر/ثانية (تقليدي > 10⁻³)
تأثير درجات الحرارة المنخفضة (-70 درجة مئوية)	89J (المعيار الوطني ≥34J)
التآكل في أعماق البحار (5000 متر)	0.03 ملم/سنة (ما يعادل 30 عامًا)
كشط الرمل والغبار (120 م / ث)	عمق تلف سطح الختم ≥8μm (10,000h)
الميزات المساعدة	طبقة مؤشر تآكل من الزركونيا النانوية، وفتحات مسمار مخروطية مزدوجة

إصدار الشهادات وضمان الجودة

● API 6A PSL 3G:ينطبق على سيناريوهات الضغط العالي جدًا مع وسائط الغاز، مما يتطلب اختبارًا هوائيًا (الضغط المقدر 1.5 مرة) واختبارًا غير مدمر أكثر صرامة وإمكانية تتبع المواد.
● مراقبة جودة المصنع:ينفذ مصنع Longan الداخلي إدارة جودة العملية الكاملة بدءًا من فحص المواد الخام الواردة (التحليل الطيفي وأخذ العينات الميكانيكية) وحتى إخراج المنتج النهائي (فحص الأبعاد بنسبة 100%، واختبار الجسيمات المغناطيسية بنسبة 10%، وأخذ عينات ضغط الدفعة المتفجرة).
● التتبع:تأتي كل شفة مع شهادات المواد التي يمكن تتبعها، وسجلات منحنى المعالجة الحرارية، وتقارير فحص الأبعاد، وتقارير الاختبار الهيدروستاتيكي/الهوائي، المتوفرة عبر الإنترنت من خلال الرقم التسلسلي.

يسلط الضوء على التمايز

بالمقارنة مع الفلنجات ذات الوجه الكامل ASME B16.5 المتوفرة في السوق، تتميز فلنجة Longan's sme b16.5 ذات الوجه الكامل بما يلي:

●يحقق ضغط انفجار أعلى (42 ميجا باسكال) ضمن الأبعاد القياسية دون زيادة سماكة الحافة أو تغيير تخطيط فتحة الترباس.
●يدمج حلقة تقوية الرقبة من سبائك التيتانيوم وعملية التبريد المتدرجة، مما يوازن بين سعة التحميل والمتانة في درجات الحرارة المنخفضة.
●سطح الختم مضمن مع طبقة مؤشر التآكل للفحص البصري لحالة الختم.
●يحافظ على معدل تسرب الختم ≥10⁻⁵ ملي بار·لتر/ثانية تحت ظروف اختلال المحاذاة بمقدار 15 درجة.

التخصيص والعملية

خيارات التخصيص:

●الأحجام غير القياسية وتصنيفات الضغط الخاصة (الرسومات أو المتطلبات الفنية المطلوبة)
●مواد مختلفة: الفولاذ المقاوم للصدأ 304/316L، الفولاذ المقاوم للصدأ المزدوج، إلخ.
●وضع العلامات الخاصة: وضع العلامات بالليزر والتعبئة المخصصة

تدفق العملية الأساسية:

1.التشكيل: التشكيل الدقيق للقالب باستخدام مواد خام عالية الجودة من مجموعة Tsingshan Holding Group.
2.التبريد المتدرج: التبريد المتحكم فيه لتشكيل سطح عالي الصلابة وقلب عالي الصلابة.
3.تصنيع هيكل قرص العسل: التصنيع باستخدام الحاسب الآلي للشبكات السداسية الداخلية.
4.تركيب الضغط على حلقة التيتانيوم: تداخل ملائم لضمان عدم وجود حركة نسبية بين الحلقة والمادة الأساسية.
5.ختم الوجه النهائي: تحول CNC، خشونة السطح Ra ≥3.2μm.
6.الفحص والاختبار الكامل: أخذ عينات الأبعاد، والجسيمات المغناطيسية، والهيدروستاتيكي/الهوائي، وأخذ العينات المتفجرة.

دعم العينة والاختبار

● عينات مجانية:يمكن للمشترين الدوليين التقدم بطلب للحصول على عينة مجانية واحدة (رسوم العينة قابلة للاسترداد، ويتحمل المشتري تكلفة الشحن) لاختبار التثبيت والتحقق من الأداء.
● اختبار شاهد في الموقع:تم تجهيز المصنع بآلة اختبار الضغط بقدرة 3000 طن، ومنضدة اختبار التعب الدوري، واختبار تأثير درجة الحرارة المنخفضة -80 درجة مئوية، وغرفة محاكاة التآكل في أعماق البحار. يمكن للعملاء مشاهدة اختبارات الانفجار أو التعب أو البيئة القاسية في الموقع.
● اختبار الطرف الثالث:يمكن تشغيل SGS، وBV، وTÜV للتركيب الكيميائي، والخواص الميكانيكية، والاختبارات غير المدمرة، واختبار الضغط؛ يتم تسليم التقارير مع البضائع.
● فترة الضمان:18 شهرًا (من تاريخ الشحن)، استبدال مجاني لعيوب التصنيع.

مقارنة الأداء: المتطلبات القياسية مقابل قياس اللونجان

غرض	متطلبات ASME B16.5 القياسية / الشفة التقليدية	لونجان SME B16.5 شفة الوجه المسطحة	مقارنة
ضغط انفجار DN300	≥15MPa	42 ميجا باسكال	أعلى من التقليدية
حياة التعب الدوري	5000 دورة عند 25 ميجا باسكال	20,000 دورة عند 35 ميجا باسكال	حياة أطول
التشوه المحوري @ 35MPa	1.8 ملم	0.6 ملم	تشوه أقل
معدل تسرب اختلال 15 درجة	>10⁻³ ملي بار·لتر/ثانية	≥10⁻⁵ ملي بار·لتر/ثانية	انخفاض التسرب
-70 درجة مئوية طاقة التأثير	≥34J (المعيار الوطني)	89 ج	صلابة أعلى
معدل التآكل في أعماق البحار لمدة 30 عامًا	تقريبا. 0.5 ملم/سنة (فولاذ كربوني)	0.03 ملم/سنة	تآكل أبطأ

احتياطات التثبيت

تتميز شفة الوجه المسطحة SME B16.5 بتصميم سطحي مانع للتسرب لكامل الوجه. التثبيت الصحيح أمر بالغ الأهمية لضمان أداء الختم. يرجى مراعاة النقاط التالية:

1. اختيار الحشية:يجب استخدام حشية كاملة الوجه تغطي سطح إغلاق الحافة بالكامل وتحتوي على فتحات مسامير. لا تستخدم حشوات الوجه المرتفعة أو حشوات التردد اللاسلكي القياسية.
2. مطابقة شفة:يجب ألا يتم تثبيت الشفاه ذات الوجه الكامل مباشرة على الشفاه المرتفعة. إذا كان خط الأنابيب يحتوي على حواف مرتفعة، فيجب استبدالها بفلنجات أو محولات كاملة الوجه.
3. تشديد الترباس:مع تصميم ثقب الترباس المخروطي المزدوج، يوصى باستخدام مفتاح عزم الدوران الهيدروليكي للتحميل المسبق الموحد ذي الأنماط المتقاطعة بثلاث خطوات. يتم حساب التحميل المسبق المستهدف بناءً على معدل الضغط ومواصفات الترباس؛ راجع معيار ASME PCC-1 أو استشر فريق Longan الفني.
4. تسلسل التحميل المسبق:قم مسبقًا بربط جميع البراغي إلى 30% من عزم الدوران المستهدف، ثم إلى 70%، وأخيرًا إلى 100%. يُعاد ربطه بعد 24 ساعة من التشغيل.
5. ختم حماية الوجه:افحص وجه الختم للتأكد من عدم وجود خدوش أو مواد غريبة قبل التثبيت. طبقة مؤشر تآكل الزركونيا النانوية عبارة عن طبقة رقيقة مدمجة؛ لا تنظف باستخدام كاشطات معدنية أثناء التثبيت.
6. محاذاة ثقب الترباس:يساعد تصميم الثقب المخروطي المزدوج على المحاذاة الذاتية، ولكن قبل التثبيت، تأكد من محاذاة فتحات المسامير لكلا الحافتين ضمن انحراف قدره 1 مم.
7. محاذاة الأنابيب:على الرغم من أن الفلنجات ذات الوجه الكامل لديها بعض التسامح مع عدم المحاذاة، فمن المستحسن التحكم في خطأ محاذاة الأنبوب في حدود 2 مم / م لضمان عمر الختم.

التعليمات

س: ما هو الفرق من شفة ASME B16.5 التقليدية؟
ج: كلاهما لهما أبعاد وواجهات متطابقة وقابلان للتبديل مباشرة. يضيف منتج Longan بنية قرص العسل، والتبريد المتدرج، وحلقة من سبائك التيتانيوم داخليًا، مما يحقق ضغط انفجار مُقاس (42 ميجا باسكال) أعلى من المتطلبات القياسية (15 ميجا باسكال).

س: ما هي معدلات الضغط المناسبة لها؟
ج: تتوافق الأبعاد الخارجية مع أحجام التركيب من الفئة 150 إلى الفئة 2500، ويكون ضغط الانفجار المقاس أعلى من المتطلبات القياسية للتقييمات المقابلة. مناسبة لمشاريع الغاز الصخري ومشاريع أعماق البحار التي تتطلب هامش أمان أعلى من الفلنجات القياسية.

س: ما الذي يجب ملاحظته أثناء التثبيت؟
ج: يجب استخدام حشية لكامل الوجه ويجب ألا يتم تثبيتها مباشرة بمسامير على شفة الوجه المرتفعة. يوصى باستخدام فتحات المسامير المخروطية المزدوجة مع مفتاح عزم الدوران بنمط متقاطع في ثلاث خطوات، وإعادة ربطها بعد 24 ساعة من التشغيل. راجع "احتياطات التثبيت" أعلاه للحصول على خطوات تفصيلية.

س: كيف يمكن التحقق من أداء الضغط؟
ج: ترحب شركة Longan بالعملاء لمشاهدة اختبارات التعب المتفجر أو الدوري في المصنع. يتم الاحتفاظ بسجلات الاختبار لكل دفعة ويمكن الاستعلام عنها بالرقم التسلسلي. يمكن أيضًا ترتيب اختبار الطرف الثالث بواسطة SGS، BV، وما إلى ذلك.

ملخص:تتبع شفة الوجه المسطحة sme b16.5 من Longan نظام الأبعاد القياسي الدولي ASME B16.5 وتعتمد هيكل قرص العسل الإلكتروني، وعملية التبريد المتدرجة، وحلقة تعزيز سبائك التيتانيوم المدمجة. تم قياس ضغط الانفجار DN300 بـ 42 ميجا باسكال، -70 درجة مئوية تأثير 89 جول، ومعدل التآكل في أعماق البحار لمدة 30 عامًا يبلغ 0.03 مم/سنة. حصل على شهادة API 6A PSL 3G، وهو مناسب لاستخراج الغاز الصخري والحفر في أعماق البحار وأنظمة خطوط الأنابيب ذات الضغط العالي للغاية. أرسل متطلباتك للحصول على عينات مجانية واستشارة فنية.
