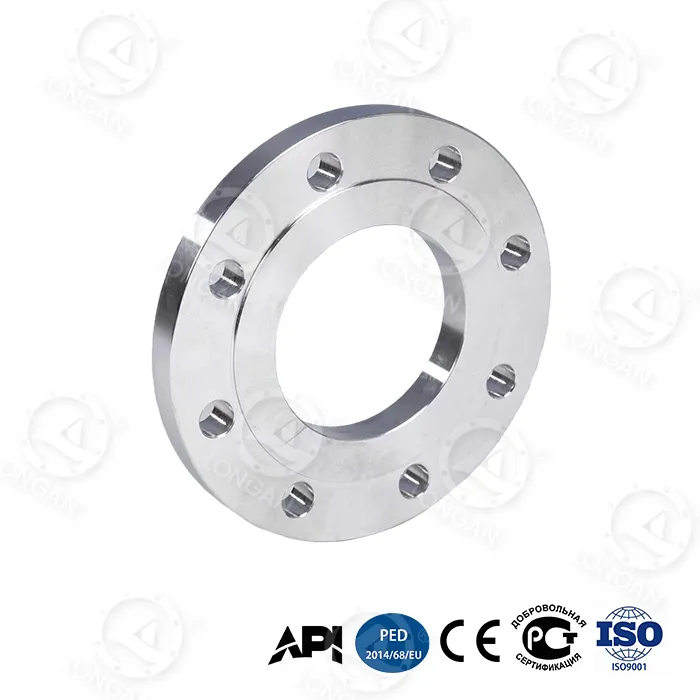

كيف تمنع شفة اللحام المسطحة 304 الوجه الناعم التسربات؟

ملخص المقال:تساعد شفة اللحام المسطحة ذات الوجه الأملس 304 على إنشاء اتصال أنبوبي موثوق به عندما يتم مطابقة سطح الختم والحشية والأبعاد وظروف التثبيت بشكل صحيح. في شركة Wenzhou Longan Flange Co., Ltd.، نقوم بتصنيع الفلنجات الصناعية بقدرات التزوير والتصنيع والاختبار داخليًا. في هذه المقالة، نوضح كيف تعمل جودة وجه الحافة واختيار المواد ودقة الأبعاد وممارسات التثبيت معًا لتقليل مخاطر التسرب في أنظمة الأنابيب الصناعية.

جدول المحتويات

• ما الذي يسبب التسرب في اتصال شفة؟
• كيف يساعد الوجه الناعم على منع التسربات؟
• كيف يجب أن تتطابق الحشية مع الحافة؟
• لماذا تعتبر الأبعاد وتقييمات الضغط مهمة؟
• كيف يمكن للمشترين التحقق من جودة الفلنجة؟
• أين يتم استخدام 304 حواف ناعمة للوجه؟
• الأسئلة المتداولة

ما الذي يسبب التسرب في اتصال شفة؟

نادرًا ما يرجع تسرب الفلنجة إلى عامل واحد فقط. في تجربتنا، يجب اعتبار الاتصال بمثابة تجميع كامل، بما في ذلك وجوه الحافة، والحشية، والمسامير، ومحاذاة الأنابيب، وظروف التشغيل. لا يزال من الممكن أن تتسرب الحافة المصنعة بالحجم الاسمي الصحيح إذا كان سطح الختم الخاص بها تالفًا أو كانت الحشية غير مناسبة لسائل العملية. عند تقييم أشفة لحام مسطحة 304 وجه أملس، نوصي بالتحقق من الأسباب المحتملة التالية قبل التثبيت:

• وجوه الختم غير المستوية:يمكن أن يؤدي الالتواء أو الخدوش أو الخدوش أو عدم انتظام السطح المفرط إلى منع التلامس الموحد للحشية.
• اختيار طوقا غير صحيح:قد تتدهور الحشية التي لا يمكنها تحمل السائل أو درجة الحرارة أو الضغط أو تفقد قدرتها على الغلق.
• الأنابيب المنحرفة:يمكن أن يؤدي الضغط المفرط للأنابيب أو المحاذاة السيئة إلى إنشاء أحمال غير متساوية عبر وصلة الحافة.
• تحميل الترباس غير المتكافئ:يمكن أن يؤدي تسلسل الربط غير الصحيح أو أحمال البراغي غير المتناسقة إلى تقليل ضغط الحشية في مناطق معينة.
• ظروف التشغيل غير المناسبة:قد تؤثر تقلبات الضغط والتدوير الحراري والاهتزاز والتآكل على سلامة المفصل على المدى الطويل.

يساعد تحديد هذه المخاطر مبكرًا فرق الشراء ومهندسي المشاريع على تحديد تفاوتات التصنيع الصحيحة ومتطلبات التثبيت بدلاً من الاعتماد على مادة الحافة وحدها.

كيف يساعد الوجه الناعم على منع التسربات؟

يوفر وجه الختم الأملس سطح اتصال للحشية بين مكونين متصلين. عندما تلبي هندسة الوجه وتشطيب السطح المتطلبات المحددة، يمكن للحشية الضغط بشكل أكثر اتساقًا وملء المخالفات السطحية الصغيرة. وهذا يساعد على تقليل مسارات التسرب المحتملة عبر المفصل. ومع ذلك، فإن السلاسة لا تعني تلقائيًا مقاومة للتسرب. يعتمد تشطيب السطح المناسب على مادة الحشية وتصميم الحافة والمعايير المطبقة وظروف الخدمة. قد يتداخل السطح الخشن للغاية مع ملامسة الحشية، في حين أن اللمسة النهائية غير المناسبة أو الوجه التالف يمكن أن يضر أيضًا بالختم. بالنسبة لشفة اللحام المسطحة 304 ذات الوجه الأملس، يجب على المشترين تأكيد ثلاث خصائص مهمة:

• تسطيح الوجه:يجب أن يظل سطح الختم ضمن تفاوت الأبعاد المحدد في الرسم المعتمد أو المعيار المعمول به.
• خشونة السطح:يجب أن يتوافق التشطيب المطلوب مع توصيات الشركة المصنعة للحشية ومواصفات الحافة.
• حالة السطح:يجب فحص الوجه النهائي للتأكد من عدم وجود خدوش أو خدوش أو تآكل أو عيوب في الآلات يمكن أن تؤثر على ملامسة الحشية.

تتولى شركة Wenzhou Longan Flange Co., Ltd. عمليات الحدادة والتصنيع داخل الشركة، مما يسمح بإدارة متطلبات الإنتاج عبر مراحل تصنيع متعددة. بالنسبة للمشاريع ذات متطلبات الختم الصارمة، يجب على المشترين تحديد قيم التسطيح والخشونة المطلوبة قبل الإنتاج وطلب سجلات التفتيش للتحقق من الامتثال.

كيف يجب أن تتطابق الحشية مع الحافة؟

تعتبر الحشية جزءًا مهمًا من نظام الختم. حتى الفلنجة المصنعة بشكل صحيح قد تتسرب عند إقرانها بحشية غير متوافقة مع وسط العملية أو غير قادرة على الحفاظ على الضغط الكافي في ظل ظروف التشغيل. قبل طلب تجميع الفلنجة، نوصي بالتأكد من التفاصيل التالية مع مهندس المشروع أو مورد الحشية:

• توافق السوائل:تحقق من مقاومة سائل المعالجة ومواد التنظيف الكيميائية والمواد الأخرى التي قد تتلامس مع الحشية.
• نطاق درجة الحرارة:تحقق من درجة حرارة التشغيل العادية ودرجات الحرارة المتوقعة.
• ظروف الضغط:تأكد من أن الحشية مناسبة لضغط التشغيل وتقلبات الضغط المحددة.
• أبعاد الحشية:تحقق من القطر الداخلي والقطر الخارجي والسمك ومنطقة الاتصال المطلوبة.
• شفة تواجه:تأكد من أن تصميم الحشية متوافق مع وجه الغلق الناعم أو المسطح المحدد.

يجب تأكيد مصطلح "الوجه الأملس" وفقًا للرسم ومعيار الحافة المطبق. قد تستخدم معايير مختلفة وشركات تصنيع مختلفة مصطلحات مواجهة مختلفة، لذلك لا ينبغي للمشترين أن يفترضوا أن كل وجه ذو مظهر مسطح له أبعاد أو متطلبات إغلاق متطابقة.

لماذا تعتبر الأبعاد وتقييمات الضغط مهمة؟

تؤثر دقة الأبعاد على أداء التجميع والختم. يمكن أن يؤدي التباعد غير الصحيح بين فتحات الترباس إلى صعوبة التثبيت، في حين أن سماكة الحافة أو هندسة المواجهة التي تختلف عن التصميم المعتمد قد تؤثر على تحميل المفصل. يتطلب تصنيف الضغط أيضًا اهتمامًا دقيقًا. الحافة المصنوعة من الفولاذ المقاوم للصدأ 304 ليست مناسبة تلقائيًا لكل ضغط أو درجة حرارة. تعتمد شروط الخدمة المسموح بها على المعيار المطبق والحجم والتصميم وخصائص المواد ودرجة حرارة التشغيل. يسرد الجدول أدناه المواصفات الرئيسية التي تستحق التحقق منها قبل الشراء.

مواصفة	ما يجب التحقق منه	الصلة بمنع التسرب
الصف المادي	304 الفولاذ المقاوم للصدأ ومعيار المواد المحدد	يدعم ملاءمة المواد ومقاومة التآكل
الحجم الاسمي	أبعاد DN أو NPS والتجويف وأنبوب التزاوج	يساعد على ضمان الملاءمة والمحاذاة الصحيحة
وجه الختم	نوع الوجه والتسطيح وخشونة السطح المحددة	يدعم اتصال الحشية المتسق
نمط ثقب الترباس	قطر دائرة الترباس، وعدد الثقب، وقطر الثقب	يساعد على تحقيق التجميع الصحيح وتحميل الترباس
الضغط ودرجة الحرارة	شروط التصميم وتصنيف الضغط المطبق	يساعد على منع الاستخدام خارج نطاق الظروف المقدرة للشفة
متطلبات الحشية	المواد والأبعاد وحدود التشغيل	يساعد في الحفاظ على الختم في ظل ظروف الخدمة الفعلية
سجلات التفتيش	شهادات المواد ونتائج فحص الأبعاد	يقدم دليلاً على أن المنتج المورد مطابق للمواصفات

بالنسبة للمشاريع غير القياسية، تقدم شركة Wenzhou Longan Flange Co., Ltd. تصنيع فلنجات مخصصة وخدمات تصنيع المعدات الأصلية. يساعد توفير رسم معتمد وظروف تشغيل كاملة في مرحلة عرض الأسعار على تقليل فجوات المواصفات وتجنب التغييرات المكلفة بعد الإنتاج.

كيف يمكن للمشترين التحقق من جودة الفلنجة؟

يجب أن تشمل فحوصات الجودة المواد والتصنيع والأبعاد وإمكانية التتبع بدلاً من التركيز فقط على المظهر النهائي. في شركة Wenzhou Longan Flange Co., Ltd.، تشمل قدرات التصنيع لدينا الحدادة، والتصنيع الآلي، والاختبار. يدعم نظام تخطيط موارد المؤسسات عبر الإنترنت الخاص بالشركة إدارة بيانات الإنتاج بدءًا من إدخال المواد الخام وحتى إرسال المنتج النهائي. بالنسبة للتفتيش الوارد أو تقييم الموردين، نقترح استخدام قائمة مرجعية مثل ما يلي:

• قارن شهادة المادة وتعريف المنتج مع أمر الشراء.
• قم بقياس القطر الخارجي للشفة، والسمك، والتجويف، ونمط ثقب الترباس وفقًا للرسم المعتمد.
• افحص وجه الختم بحثًا عن أي ضرر وتحقق من التسطيح والخشونة المحددة باستخدام طرق القياس المناسبة.
• تأكد من أن معيار الشفة وتصنيف الضغط يتطابقان مع متطلبات المشروع.
• تحقق من علامات المواد وسجلات الدُفعات المتاحة لإمكانية التتبع.
• فحص العبوة للتأكد من حماية وجه الختم أثناء التخزين والنقل.

بالنسبة لمشاريع خطوط الأنابيب كثيرة المتطلبات، يجب الاتفاق على معايير الفحص قبل بدء التصنيع. إذا كان المشروع يتطلب فحصًا من طرف ثالث، أو تعريفًا إيجابيًا للمواد، أو اختبارات إضافية، فيجب تسجيل هذه المتطلبات في مواصفات الشراء.

أين يتم استخدام 304 حواف ناعمة للوجه؟

تُستخدم فلنجات الفولاذ المقاوم للصدأ 304 في مجموعة من وصلات الأنابيب والمعدات الصناعية حيث تتناسب خواصها الميكانيكية ومقاومتها للتآكل مع بيئة التشغيل. قد تشمل التطبيقات النموذجية الأنظمة المتعلقة بالمياه، وأنابيب العمليات العامة، ومعدات معالجة الأغذية المختارة، ووصلات المرافق. يجب دائمًا تقييم الملاءمة وفقًا لشروط الخدمة الفعلية:

• أنابيب المياه والمرافق:ضع في اعتبارك كيمياء الماء ودرجة الحرارة والضغط وتوافق الحشية.
• معدات تجهيز الأغذية:تحقق من متطلبات التنظيف ومواصفات تشطيب السطح ومعايير النظافة المعمول بها.
• المعالجة الكيميائية العامة:قم بمراجعة التوافق الكيميائي بعناية، خاصة في حالة وجود الكلوريدات أو المواد العدوانية.
• توصيلات المعدات الصناعية:تأكد من أبعاد التزاوج وظروف الاهتزاز والوصول إلى التثبيت.

تقوم شركة Wenzhou Longan Flange Co., Ltd. بتصنيع الفلنجات الصناعية لقطاعات تشمل النفط والغاز ومعالجة البتروكيماويات وتوليد الطاقة والبنية التحتية. يجب تحديد نوع الحافة والمواد المناسبة حسب المواصفات الهندسية بدلاً من اسم الصناعة وحده.

الأسئلة المتداولة

1. هل يمكن للوجه الناعم أن يمنع تسرب الحافة تمامًا؟

لا. يساعد السطح الأملس المناسب على توفير اتصال متسق للحشية، ولكن منع التسرب يعتمد أيضًا على توافق الحشية، وتحميل البراغي، والمحاذاة، وظروف التشغيل، والتركيب الصحيح.

2. ما هو السطح النهائي الذي يجب أن أحدده لشفة الوجه الناعمة 304؟

يعتمد التشطيب المطلوب على معيار الشفة ونوع الحشية ومواصفات المشروع. يجب على المشترين تحديد الخشونة والتسطيح المطلوبين على الرسم وتأكيد طريقة الفحص المطبقة مع الشركة المصنعة.

3. هل الفولاذ المقاوم للصدأ 304 مناسب للسوائل المسببة للتآكل؟

إنها مناسبة للعديد من البيئات العامة ولكن ليس لجميع الوسائط المسببة للتآكل. يمكن أن تسبب الكلوريدات وبعض المواد الكيميائية العدوانية تآكلًا موضعيًا. يجب مراجعة سائل العملية والتركيز ودرجة حرارة التشغيل قبل اختيار المواد.

4. ما هي المعلومات المطلوبة لطلب شفة اللحام المسطحة 304 ذات الوجه الأملس؟

قم بتوفير الحجم الاسمي والمعيار المطبق ومعدل الضغط ودرجة المادة ونوع الوجه والكمية ومتطلبات التسليم والرسم المعتمد حيثما كان ذلك متاحًا. قم بتضمين متطلبات الفحص والتتبع الخاصة في أمر الشراء.

5. هل يمكن لشركة Wenzhou Longan Flange Co., Ltd. توفير فلنجات مخصصة؟

نعم. تقوم الشركة بتصنيع أنواع مختلفة من الفلنجات وتوفر خدمات تصنيع المعدات الأصلية للمنتجات المخصصة وغير القياسية. تعتمد جدوى الإنتاج والمهلة الزمنية على الأبعاد والمواد والرسم ومتطلبات الطلب.

6. كم من الوقت يستغرق عادة إنتاج الفلنجة؟

تتراوح مهلة الإنتاج النموذجية المعلنة للشركة من أسبوعين إلى أربعة أسابيع، اعتمادًا على مدى تعقيد المنتج وعبء العمل. قم بتأكيد الجدول الزمني للطلب المحدد قبل تقديم طلب الشراء.

7. ما هي المستندات التي يجب على المشترين طلبها للتحقق من جودة الفلنجة؟

اعتمادًا على المشروع، قد يطلب المشترون شهادات اختبار المواد، وتقارير فحص الأبعاد، وسجلات التتبع، ووثائق نظام الجودة المعمول بها. وينبغي الاتفاق على أي اختبار إضافي أو فحص من طرف ثالث قبل الإنتاج.

يبدأ منع تسرب الحافة بمطابقة وجه الختم والحشية والمواد والأبعاد مع ظروف الخدمة الفعلية. يمكن أن توفر شفة اللحام المسطحة 304 ذات الوجه الأملس اتصالاً موثوقًا به عند التحكم في تفاوتات التصنيع واتباع متطلبات التثبيت. للحصول على مواصفات المنتج أو استفسارات الشفة المخصصة، اتصلونزهو لونجان فلانجة المحدودةمع الرسومات الخاصة بك ومتطلبات المشروع.
