A شفة طويلة العنقغالبًا ما يتم اختياره عندما يحتاج نظام الأنابيب إلى أكثر من اتصال قياسي. عادة ما ينظر المشترون إلى هذا المنتج عندما يتعاملون مع الضغط العالي، أو درجة الحرارة المرتفعة، أو الاهتزاز الشديد، أو الأوعية الكبيرة، أو معدات المعالجة، أو ظروف التثبيت الصعبة حيث لا يمكن تجاهل التسرب وتركيز الإجهاد. تشرح هذه المقالة كيفية عمل فلنجة طويلة العنق، وسبب أهمية رقبتها الممتدة، وما هي المشكلات التي تساعد في حلها، وكيف يمكن للمشترين تقييم المواد والأبعاد ومتطلبات اللحام ومراقبة الجودة وقدرة المورد قبل تقديم الطلب.
بالنسبة للمهندسين ومشتري المشاريع وفرق الصيانة، فإن السؤال الحقيقي ليس ببساطة ما إذا كانت الفلنجة تبدو قوية أم لا. السؤال الأكثر أهمية هو ما إذا كان يمكنه دعم أداء الختم على المدى الطويل، ونقل الحمل المستقر، والمحاذاة الدقيقة، والتشغيل الآمن في ظل ظروف العمل الصعبة. وهذا هو المكان الذي يصبح فيه تصميم المنتج ودقة التصنيع واختيار المواد وتجربة الموردين مرتبطين ارتباطًا وثيقًا.

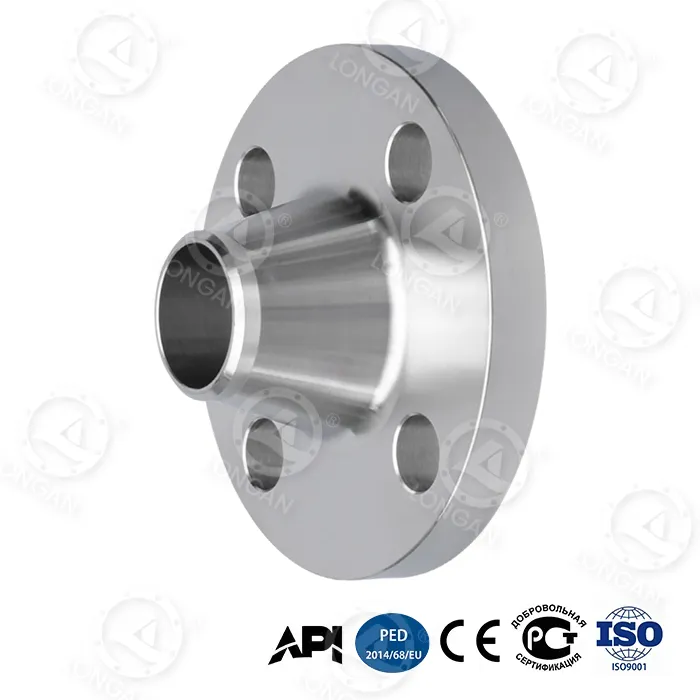

شفة العنق الطويلة هي شفة متخصصة مصممة بقسم رقبة ممتد. بالمقارنة مع العديد من أنواع الفلنجات العادية، فإن عنقها الأطول يساعد على خلق انتقال أكثر سلاسة بين جسم الأنبوب، أو الوعاء، أو المعدات ووجه الفلنجة. من الناحية العملية، يمكن أن يساعد هذا التصميم في توزيع الضغط بشكل أكثر توازناً، وتحسين قوة الاتصال، ودعم التشغيل الأكثر أمانًا في الأنظمة التي قد يصبح فيها الضغط أو الحرارة أو الاهتزاز أو الحمل الميكانيكي مخاوف خطيرة.
في العديد من المشاريع، لا يختار المشترون فلنجة طويلة العنق لأنها الخيار الأرخص. لقد اختاروها لأن تكلفة الفشل مرتفعة للغاية. يمكن أن يؤدي التسرب في خط البتروكيماويات، أو توصيل أوعية الضغط، أو نظام البخار، أو الوحدة البحرية، أو محطة المعالجة إلى إيقاف التشغيل، ومخاطر السلامة، وفقدان المنتج، والصيانة الطارئة، وتأخير المشروع باهظ الثمن. قد تكون الحافة مكونًا صغيرًا في النظام بأكمله، ولكنها غالبًا ما تقع عند نقطة اتصال حرجة.
ونزهو لونجان فلانجة المحدودةتوفر منتجات الفلنجة للتطبيقات الصناعية حيث يحتاج المشترون إلى تصنيع آلي مستقر وإنتاج خاضع للرقابة وتخصيص عملي. بالنسبة لشفة العنق الطويلة، هذا مهم لأن المنتج يجب أن يتوافق مع حالة العمل، ومساحة التثبيت، وجدول الأنابيب، ومعدل الضغط، ومتطلبات المواد، ووجه الختم، وطريقة اللحام. قد يؤدي عدم التطابق البسيط في أي من هذه التفاصيل إلى حدوث مشكلة لاحقًا في موقع التثبيت.
الرقبة الممتدة ليست سمة زخرفية. إنه يغير كيفية انتقال القوة عبر الاتصال. في نظام الضغط العالي، تتعرض الحافة للضغط الداخلي، والتمدد الحراري، وحركة الأنابيب، والحمل الخارجي، وأحيانًا الاهتزاز من المضخات أو الضواغط أو معدات المعالجة. قد يؤدي الاتصال القصير أو المتطابق بشكل سيئ إلى تركيز الضغط بالقرب من منطقة اللحام. مع مرور الوقت، يمكن أن يزيد ذلك من خطر التعب أو التشقق أو التشويه أو التسرب.
تساعد شفة العنق الطويلة على توفير قسم انتقالي أطول. وهذا يمكن أن يجعل الاتصال أكثر ملاءمة لظروف الخدمة القاسية، خاصة عندما يتم توصيل الحافة مباشرة بالخزانات أو أوعية الضغط أو المعدات الثقيلة أو المكونات ذات القطر الكبير. بالنسبة للمشترين، يعني هذا أن المنتج يمكن أن يقلل الحاجة إلى أقسام أنابيب إضافية في بعض التصميمات ويوفر اتصالًا معززًا حيث تتطلب المساحة أو الضغط أو المتطلبات الهيكلية أكثر من الحل القياسي.
ميزة أخرى هي مرونة التصميم. قد تختلف أبعاد شفة العنق الطويلة حسب متطلبات المشروع. قد يحتاج المشترون إلى أطوال عنق مختلفة، أو أحجام تجويف، أو فئات ضغط، أو وجوه مانعة للتسرب، أو مواد، أو تفاوتات في التصنيع. وهذا هو سبب أهمية التواصل قبل الإنتاج. لا ينبغي للمورد المحترف أن يطلب ببساطة الكمية والسعر المستهدف. يجب على المورد التأكد من الرسومات والمعايير وظروف التشغيل ومتطلبات الفحص قبل بدء التصنيع.
في المشتريات الحقيقية، أفضل شفة ليست دائمًا هي ذات الجسم الأكثر سمكًا أو الأعلى سعرًا. الخيار الأفضل هو الذي يناسب تصميم النظام، ويلبي المعايير المطلوبة، ويمكن لحامه بشكل صحيح، ويعمل بشكل موثوق بعد التثبيت.
تُستخدم منتجات الفلنجة طويلة العنق بشكل شائع في الصناعات التي يجب أن تؤخذ فيها على محمل الجد الضغط أو درجة الحرارة أو التآكل أو استقرار الاتصال. غالبًا ما يتم أخذها في الاعتبار لأنظمة النفط والغاز، ومصانع البتروكيماويات، وأوعية الضغط، ومعدات العمليات، وخطوط البخار، والمعدات المتعلقة بالطاقة، ومشاريع بناء السفن، وشبكات خطوط الأنابيب الصناعية. في هذه البيئات، يمكن أن يصبح الاتصال الضعيف مشكلة تشغيلية كبيرة بسرعة.
يختار العديد من المشترين أيضًا هذا النوع من الفلنجات لواجهات المعدات. عندما تحتاج الحافة إلى الاتصال مباشرة بجدار الوعاء، أو جسم الخزان، أو الفوهة، أو المكون المصمم خصيصًا، فإن الرقبة الممتدة يمكن أن تساعد في إنشاء تخطيط اتصال أكثر عملية وأقوى. وهذا مفيد بشكل خاص عندما لا يترك تصميم النظام مساحة كافية لأجزاء أنابيب التوصيل الإضافية.
غالبًا ما يواجه المشترون نفس المشكلات المحبطة عند تحديد مصادر الفلنجات الصناعية. قد يكون الرسم واضحا، ولكن الجزء المستلم غير مناسب. قد تكون شهادة المواد غير كاملة. قد تبدو عملية التصنيع مقبولة في البداية، ولكن محاذاة التجويف أو سطح الختم أو فتحة الترباس تسبب مشاكل أثناء التثبيت. في بعض الأحيان يبدو السعر جذابا، ولكن التأخير في التسليم يؤثر على الجدول الزمني للمشروع بأكمله. هذه ليست مشاكل صغيرة عندما تكون الحافة مطلوبة لنظام مهم.
يمكن أن تساعد شفة الرقبة الطويلة المصنعة جيدًا في حل العديد من نقاط الألم العملية. يمكن أن تدعم رقبتها الممتدة توزيعًا أفضل للضغط. يمكن أن يتطابق طوله المخصص مع تخطيطات المشروع الخاصة. يمكن أن يوفر اتصالها الملحوم القوي موثوقية أفضل في الخدمة الشديدة. ومع ذلك، تصبح هذه الفوائد حقيقية فقط عندما يتم إنتاج المنتج وفقًا للمواصفات الصحيحة وفحصه بعناية قبل الشحن.
| نقطة ألم المشتري | كيف تساعد شفة الرقبة الطويلة | ما يجب على المشترين تأكيده |
|---|---|---|
| خطر التسرب في المفاصل الحرجة | يمكن للرقبة الممتدة وتصميم اللحام المناسب أن يدعم اتصالًا أقوى وأداء إغلاق أكثر استقرارًا. | نوع وجه الختم، وتوافق الحشية، وفئة الضغط، والانتهاء من التصنيع. |
| تركيز الإجهاد بالقرب من اللحام | توفر الرقبة الأطول انتقالًا أكثر سلاسة وتساعد على توزيع الضغط الميكانيكي بشكل متساوٍ. | سمك الجدار وحجم التجويف وإعداد اللحام وحمل التشغيل. |
| تخطيط التثبيت الخاص | يمكن لطول الرقبة المخصص أن يقلل الحاجة إلى أقسام أنابيب إضافية في تصميمات معينة. | أبعاد الرسم والتسامح والطول الإجمالي وتفاصيل واجهة المعدات. |
| التآكل أو الوسائط القاسية | يمكن أن يؤدي اختيار المواد المناسبة إلى تحسين المتانة في البيئات المسببة للتآكل. | درجة المواد، متطلبات الطلاء، النوع المتوسط، ونطاق درجة الحرارة. |
| تأخير المشروع بسبب أجزاء خاطئة | يساعد التأكيد الواضح لما قبل الإنتاج على تقليل إعادة العمل وتعديل الموقع. | المعايير والكمية ووثائق التفتيش وطريقة التعبئة وجدول التسليم. |
تتم أحيانًا مقارنة الفلنجة ذات العنق الطويل بالفلنجات ذات الرقبة الملحومة القياسية، والفلنجات الملحومة بالمقبس، والفلنجات سهلة الارتداء، وأنواع الفلنجات الشائعة الأخرى. كل خيار له مكانه الخاص. يعتمد الاختيار الصحيح على الضغط وحجم الأنبوب ونوع السائل ودرجة الحرارة وطريقة اللحام ومساحة التركيب وخطة الصيانة والميزانية.
يتم استخدام شفة عنق اللحام القياسية على نطاق واسع لتطبيقات الضغط العالي لأنها توفر قوة جيدة وانتقال سلس إلى الأنبوب. تذهب شفة العنق الطويلة إلى أبعد من ذلك عن طريق إضافة رقبة ممتدة، مما يجعلها أكثر ملاءمة لوصلات معدات معينة، أو فوهات الأوعية، أو الأنظمة التي تتطلب قسمًا معززًا أطول. من ناحية أخرى، غالبًا ما تستخدم فلنجات اللحام المقبس لأحجام الأنابيب الأصغر وترتيبات اللحام المختلفة، ولكنها قد لا تكون الخيار المفضل لجميع تصميمات الضغط العالي أو الخدمة الشديدة.
| نوع شفة | الميزة الرئيسية | الاستخدام الشائع | النظر في المشتري |
|---|---|---|---|
| شفة طويلة العنق | رقبة ممتدة لتعزيز الاتصال ونقل الضغط بشكل أكثر سلاسة. | أوعية الضغط، والخزانات، وأنابيب الخدمة الشديدة، وواجهات المعدات. | عادة ما يحتاج إلى تخصيص دقيق ولحام دقيق. |
| شفة الرقبة اللحام | محور مدبب ملحوم بالأنبوب من أجل اتصال قوي. | أنابيب الضغط العالي ودرجة الحرارة العالية. | أقل تخصصًا من تصاميم الرقبة الطويلة ولكنها متاحة على نطاق واسع. |
| شفة لحام المقبس | يتم إدخال الأنبوب في المقبس ويتم لحامه من الخارج. | أحجام الأنابيب الصغيرة وبعض التركيبات المدمجة. | قد لا يناسب كل التطبيقات شديدة الخدمة أو كبيرة الحجم. |
| الانزلاق على شفة | ينزلق فوق الأنابيب ويتم لحامه في مكانه. | أنظمة الضغط المنخفض والأنابيب العامة. | عادةً ما يكون التثبيت أسهل ولكنه ليس مثاليًا لظروف الضغط الصعبة. |
لا ينبغي التعامل مع طلب شفة طويلة العنق مثل شراء أداة تثبيت قياسية بسيطة. قبل تأكيد الطلب، يجب على المشترين إعداد التفاصيل الفنية الكاملة. إذا كانت الحافة مصنوعة حسب الطلب، تصبح هذه الخطوة أكثر أهمية. تساعد المعلومات الواضحة الشركة المصنعة على التحكم في الإنتاج بدقة وتساعد المشتري على تجنب الأخطاء المكلفة في موقع العمل.
النقطة الأولى هي المعيار المطبق. يجب على المشترين توضيح ما إذا كان يجب أن تتبع الحافة ASME أو ANSI أو DIN أو EN أو JIS أو أي متطلبات أخرى خاصة بالمشروع. النقطة الثانية مادية يمكن اختيار الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الفولاذ والمواد الأخرى اعتمادًا على الوسط والضغط ودرجة الحرارة ومستوى التآكل والتكلفة المستهدفة. النقطة الثالثة هي التحكم في البعد. يجب أن يتطابق حجم التجويف والقطر الخارجي وتصميم فتحة الترباس وطول الرقبة وسمك الجدار وسطح الغلق مع النظام الفعلي.
عادةً ما يطرح المورد العملي الأسئلة قبل عرض الأسعار. هذا ليس تأخيرا. إنها علامة على أن المورد يدرك مخاطر الإنتاج الخاطئ. بالنسبة لشفة العنق الطويلة، يمكن لعملية تأكيد أطول قليلاً أن توفر المزيد من الوقت أثناء التثبيت.
حتى شفة العنق الطويلة جيدة الصنع يمكن أن تفشل إذا تم تركيبها بشكل سيء. جودة اللحام، والمحاذاة، وحماية السطح، وتشديد البراغي، واختيار الحشية، كلها تؤثر على النتيجة النهائية. ولهذا السبب لا ينبغي أن يعمل فريق التثبيت وفريق الشراء بشكل منفصل. يجب اختيار المنتج مع مراعاة ظروف الموقع الحقيقية.
المحاذاة الدقيقة هي واحدة من أهم النقاط. إذا تم دفع الحافة إلى مكانها، فقد يبقى الضغط في الوصلة بعد اللحام. يمكن أن يؤدي ذلك إلى تشويه، أو ضغط غير متساوٍ للحشية، أو فشل مبكر. اللحام الماهر ضروري أيضًا. يجب أن يتوافق إعداد اللحام وإجراءات اللحام ومواد الحشو وفحص ما بعد اللحام مع متطلبات المشروع.
لا ينبغي تجاهل الصيانة بعد التثبيت. يمكن أن تساعد الفحوصات المنتظمة في تحديد التآكل أو فك البراغي أو تقادم الحشية أو العلامات المبكرة للتسرب. في البيئات القاسية، قد يكون من المفيد النظر في المواد المقاومة للتآكل أو المعالجات السطحية منذ البداية وليس بعد ظهور المشاكل.
لا يعتمد أداء الفلنجة طويلة العنق على الرسم فحسب، بل يعتمد أيضًا على التحكم في الإنتاج. تؤثر جودة التشكيل، ودقة التصنيع، وتتبع المواد، والمعالجة الحرارية، والفحص، والتعبئة على ما إذا كانت الحافة جاهزة للاستخدام الموثوق. يمكن للمورد الذي يتمتع بخبرة عملية في تصنيع الفلنجات أن يساعد المشترين على تجنب المواصفات غير الواضحة، والمواد غير المناسبة، وإعادة العمل غير الضرورية.
تركز شركة Wenzhou Longan Flange Co., Ltd. على تصنيع الفلنجة للمستخدمين الصناعيين الذين يحتاجون إلى مكونات اتصال يمكن الاعتماد عليها. بالنسبة للمشترين، هذا يعني أن المحادثة يمكن أن تتجاوز مقارنة الأسعار الأساسية. يجب أن تتضمن مناقشة الشراء الأفضل بيئة التطبيق وضغط العمل واختيار المواد ومراجعة الرسم وجدول الإنتاج ومتطلبات الفحص. عندما يتم التعامل مع هذه التفاصيل في وقت مبكر، فمن المرجح أن يتطابق المنتج النهائي مع موقع المشروع.
يجب على المشترين أيضًا الانتباه إلى سرعة الاتصال. إذا كان المشروع عاجلا، فإن الاستجابات الواضحة مهمة. إذا تم تخصيص الحافة، يصبح التأكيد الفني أكثر أهمية. إذا تم استخدام المنتج في صناعة صارمة، يصبح التوثيق والفحص جزءًا من قيمة المنتج. لا يقوم المورد المناسب بشحن الشفاه فحسب؛ فهو يساعد على تقليل عدم اليقين قبل وصول البضائع إلى موقع التثبيت.
غالبًا ما يتم اختيار شفة طويلة العنق للأنظمة التي قد لا توفر فيها الحلول العادية الثقة الكافية. ولهذا السبب يجب على المشترين تقييم قدرة المورد على فهم الرسومات والتحكم في الآلات وتوفير جودة مستقرة ودعم الإنتاج حسب الطلب.
يتم استخدام شفة العنق الطويلة للتوصيلات القوية والمعززة في أنظمة الأنابيب وأوعية الضغط والخزانات والمعدات الصناعية. إنه مفيد بشكل خاص عندما يواجه النظام ضغطًا مرتفعًا أو درجة حرارة عالية أو اهتزازًا أو متطلبات هيكلية خاصة.
والفرق الرئيسي هو الرقبة الممتدة. تحتوي فلنجة عنق اللحام القياسية على محور مدبب أقصر، بينما تحتوي فلنجة العنق الطويلة على قسم عنق أطول يمكن أن يوفر انتقالًا أكثر سلاسة ودعمًا أفضل لبعض المعدات أو توصيلات السفن.
تشمل المواد الشائعة الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، وغيرها من المواد الخاصة بالمشروع. يعتمد الاختيار الصحيح على الضغط ودرجة الحرارة والوسط ومخاطر التآكل ومعايير المشروع المعمول بها.
يجب على المشترين تقديم الرسومات والمعايير المطلوبة ودرجة المواد ومعدل الضغط وطول العنق وحجم التجويف ونوع سطح الختم والكمية ومتطلبات الفحص وتوقعات التسليم. كلما كانت المعلومات أكثر اكتمالا، كلما كانت خطة عرض الأسعار والإنتاج أكثر دقة.
تشمل التحديات الرئيسية المحاذاة الدقيقة، واللحام الصحيح، واختيار الحشية المناسبة، وحماية وجه الختم المُشكَّل آليًا. نظرًا لاستخدام العديد من منتجات Long Neck Flange في الظروف الصعبة، فإن جودة التثبيت مهمة للغاية.
يجب على المشترين التحقق من العلامات والأبعاد ووثائق المواد وحالة السطح وجودة وجه الختم وحجم التجويف وفتحات البراغي وحالة التعبئة. يجب الإبلاغ عن أي مشكلة قبل بدء التثبيت.
إن اختيار شفة طويلة العنق يعني في الواقع تقليل المخاطر. يجب أن يتناسب المنتج مع التصميم، ويدعم حالة الضغط، ويتوافق مع متطلبات المواد، ويصل بالأبعاد الصحيحة. بالنسبة للمشترين الذين يعملون في أوعية الضغط، أو أنظمة البتروكيماويات، أو أنابيب المعالجة، أو المعدات الصناعية الثقيلة، فهذا ليس جزءًا يمكن اختياره بشكل عرضي.
يمكن لشركة Wenzhou Longan Flange Co., Ltd. دعم المشترين الذين يحتاجون إلى منتجات Long Neck Flange من خلال اختيار المواد المناسبة والأبعاد المخصصة واتصالات الإنتاج العملية. سواء كان مشروعك يتطلب حجمًا قياسيًا أو شفة خاصة بناءً على الرسومات، فإن المفتاح هو تأكيد التفاصيل مبكرًا والعمل مع شركة مصنعة تفهم متطلبات الاتصال الصناعي.
إذا كنت تقارن خيارات Long Neck Flange لمشروع قادم، فأرسل رسوماتك ومتطلبات المواد وتقييم الضغط والكمية وجدول التسليم إلى فريقنا. سنساعدك في مراجعة احتياجاتك والتوصية بحل عملي. للحصول على الأسعار أو المناقشة الفنية أو دعم الإنتاج المخصص، من فضلكاتصل بنااليوم.
