A سوكيشفةهو أحد مكونات الأنابيب الهامة المصممة للأنظمة ذات القطر الصغير والضغط العالي ودرجة الحرارة العالية. في هذا الدليل المتعمق، نوضح ما هي فلنجة المقبس، وكيف تعمل، ومزاياها الهيكلية، ومعايير الأبعاد، خيارات المواد، ولماذا يظل الحل المفضل في الصناعات ذات الأهمية الحيوية للسلامة مثل النفط والغاز والمعالجة الكيميائية، وتوليد الطاقة. الاستفادة من الممارسات الهندسية الحقيقية وخبرة التصنيع منلونجان، هذه المقالة تساعد يتخذ المهندسون والمشترون ومديرو المشاريع قرارات مستنيرة بثقة.

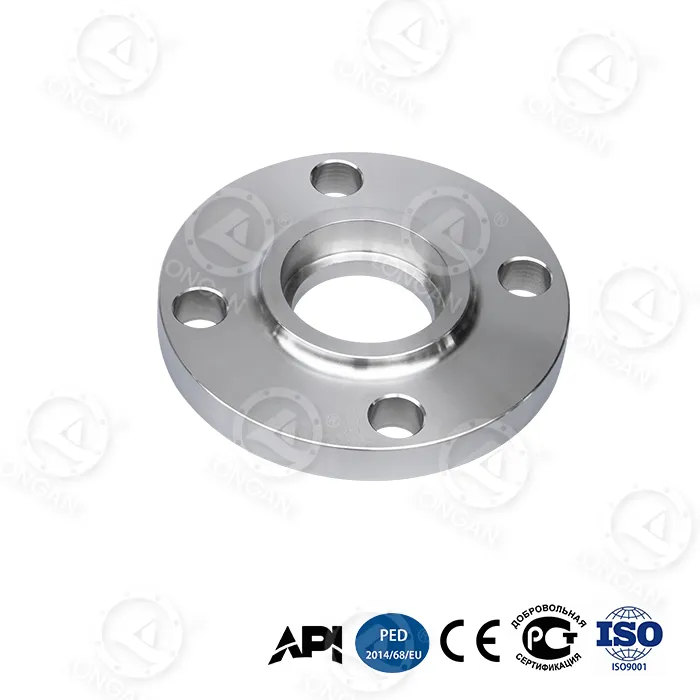

A شفة المقبس، والمعروفة أيضًا باسم شفة اللحام بالمقبس، هي نوع من شفة الأنابيب المصممة بمقبس غائر الذي يسمح بإدخال الأنبوب قبل تطبيق لحام الشرائح حول الحافة الخارجية. على عكس الشفاه الانزلاقية، فإن الأنابيب لا يمر عبر تجويف الشفة. بدلاً من ذلك، فإنه يتوقف داخل المقبس، مما يخلق وصلة مدمجة وآمنة.
تستخدم الشفاه المقبس في المقام الأول لأحجام الأنابيب الاسمية الصغيرة، عادة NPS ½ ″ إلى 3 ″، حيث الضغط العالي، تتطلب درجات الحرارة المرتفعة وقيود المساحة سلامة مشتركة فائقة.
يمكنك استكشاف مواصفات المنتج التفصيلية مباشرة منصفحة تصنيع شفة المقبس الخاصة بـ لونجان, الذي يحدد خيارات المواد، وفئات الضغط، ودقة التصنيع.
مبدأ التصميم وراء شفة المقبس بسيط ولكنه فعال: عن طريق الحد من حركة الأنابيب وتركيز إجهاد اللحام ومن الخارج، فإنه يقلل من مخاطر عيوب اللحام الداخلي.
يتم إدخال الأنبوب في المقبس حتى يصل إلى الكتف، ثم يتم سحبه للخلف قليلاً (عادةً 1.6 مم) للسماح للتمدد الحراري . يتم تطبيق لحام الشرائح خارجيًا، لتثبيت الأنبوب بقوة على جسم الحافة.
يلغي هذا التصميم الحاجة إلى اللحامات التناكبية ذات الاختراق الكامل، مما يقلل من وقت اللحام مع الحفاظ على القوة الميكانيكية.
يتم اعتماد فلنجات المقبس على نطاق واسع في أنظمة الضغط العالي بسبب المزايا التالية:
تشمل الصناعات التي تعتمد بشكل كبير على فلنجات المقبس ما يلي:
| مادة | معيار | تطبيق نموذجي |
|---|---|---|
| الكربون الصلب | أستم A105 | خطوط أنابيب الضغط العالي العامة |
| الفولاذ المقاوم للصدأ | أستم A182 F304/F316 | الأنظمة المسببة للتآكل والصحية |
| سبائك الصلب | أستم A182 F11/F22 | خدمات ارتفاع درجة الحرارة |
توفر Longan إمكانية تتبع المواد بالكامل واختبار PMI لضمان تلبية كل شفة مقبس لمواصفات المشروع.
يتم تصنيع فلنجات المقبس وفقًا للمعايير العالمية الرئيسية:
تتراوح فئات الضغط عادةً من الفئة 150 إلى الفئة 2500، مما يجعل فلنجات المقبس مناسبة لظروف التشغيل القاسية.
| نوع شفة | قوة | نطاق الحجم النموذجي | حالة الاستخدام |
|---|---|---|---|
| شفة المقبس | عالي | قطر صغير | أنظمة الضغط العالي والمدمجة |
| الانزلاق على شفة | واسطة | واسع | الضغط المنخفض إلى المتوسط |
| شفة الرقبة اللحام | عالية جدًا | جميع الأحجام | أنظمة الإجهاد الحرجة |
في Longan، يتم إنتاج فلنجات المقبس باستخدام الآلات CNC، والفحص الصارم للأبعاد، والامتثال الكامل للمواصفات المعايير الدولية. تخضع كل دفعة للفحص البصري والاختبار الميكانيكي والتحقق من المعالجة السطحية.
يضمن نظام التصنيع هذا أن كل شفة مقبس يتم تسليمها تعمل بشكل موثوق في البيئات الصعبة.
نعم، عندما يتم لحامها وتركيبها بشكل صحيح، فإن فلنجات المقبس تعمل بشكل جيد في ظل ظروف الضغط الدوري.
تزيد الأقطار الأكبر من تركيز الضغط وصعوبة اللحام، مما يجعل أنواع الفلنجات الأخرى أكثر عملية.
قطعاً. توفر خيارات الفولاذ المقاوم للصدأ والسبائك مقاومة ممتازة للتآكل.
لا يقتصر اختيار شفة المقبس الصحيحة على المواصفات فحسب، بل يتعلق أيضًا بسلامة النظام والأداء وكفاءة التكلفة على المدى الطويل. بفضل خبرة التصنيع المثبتة والدعم العالمي للمشروعات، فإن Longan على استعداد لمساعدتك في اختيار الحل الأكثر موثوقية لتطبيقك.
إذا كنت تخطط لمشروع جديد أو تحتاج إلى دعم فني،اتصل بنااليوم لمناقشة متطلبات شفة المقبس الخاصة بك مع فريقنا الهندسي.
