كيف تختار الحافة الكبيرة الحجم المناسبة لنظام خطوط الأنابيب لديك؟

فلنجات كبيرة الحجمتلعب دورًا حاسمًا في أنظمة خطوط الأنابيب ذات القطر الكبير والضغط العالي المستخدمة في صناعات مثل النفط والغاز وتوليد الطاقة ومعالجة البتروكيماويات والهندسة البحرية. يتضمن اختيار الفلنجة ذات الحجم الكبير المناسب تقييم عوامل متعددة، بما في ذلك نوع الفلنجة والمواد ومعدل الضغط ومعايير التصنيع وظروف التثبيت.

يشرح هذا الدليل المتعمق كيفية اختيار فلنجة كبيرة الحجم مناسبة لنظام خطوط الأنابيب لديك، ويغطي الاعتبارات الفنية ومعايير الصناعة والتطبيقات الشائعة وأفضل الممارسات، مما يساعد المهندسين ومديري المشتريات وأصحاب المشاريع على اتخاذ قرارات مستنيرة.

جدول المحتويات

• ما هي شفة كبيرة الحجم؟
• تطبيقات الشفاه كبيرة الحجم
• الأنواع الشائعة من الفلنجات كبيرة الحجم
• اختيار المواد للفلنجات كبيرة الحجم
• المعايير والمواصفات الدولية
• العوامل الرئيسية عند اختيار شفة كبيرة الحجم
• التصنيع ومراقبة الجودة
• تحديات التثبيت وأفضل الممارسات
• شفة كبيرة الحجم مقابل شفة قياسية
• الأسئلة المتداولة

ما هي شفة كبيرة الحجم؟

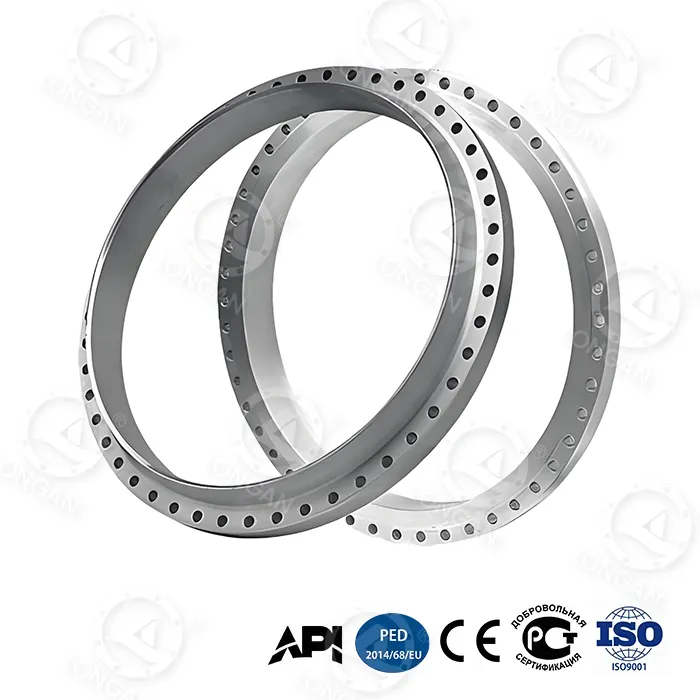

A شفة كبيرة الحجميشير عادةً إلى فلنجة بقطر اسمي أكبر من DN600 (24 بوصة)، على الرغم من أنه في العديد من المشاريع الصناعية الثقيلة، يمكن أن تتجاوز الفلنجات DN1000 أو DN2000 أو حتى أكبر. تم تصميم هذه الفلنجات لتوصيل الأنابيب الكبيرة والصمامات والمضخات وأوعية الضغط في البيئات الصعبة.

على عكس الفلنجات القياسية، يجب أن تتحمل الفلنجات ذات الحجم الكبير ما يلي:

• ضغط داخلي مرتفع للغاية
• الأحمال الميكانيكية الكبيرة
• التمدد الحراري والاهتزاز
• البيئات الكيميائية أو البحرية القاسية

الشركات المصنعة مثللونجانمتخصصون في إنتاج فلنجات كبيرة الحجم تلبي متطلبات دقة الأبعاد والأداء الصارمة لمشاريع البنية التحتية العالمية.

تطبيقات الشفاه كبيرة الحجم

تُستخدم الفلنجات كبيرة الحجم على نطاق واسع في الصناعات التي يتطلب فيها نقل السوائل سعة تدفق كبيرة وموثوقية عالية.

الأنواع الشائعة من الفلنجات كبيرة الحجم

إن اختيار نوع الفلنجة الصحيح هو أساس نظام خطوط الأنابيب الموثوق به.

1. لحام الرقبة شفة كبيرة الحجم

• الأفضل لأنظمة الضغط العالي ودرجات الحرارة العالية
• يوفر توزيعًا ممتازًا للضغط
• يشيع استخدامها في خطوط أنابيب النفط والغاز

2. شفة كبيرة الحجم سهلة الارتداء

• أسهل للمحاذاة والتثبيت
• تكلفة أقل مقارنة بالفلنجات ذات الرقبة الملحومة
• مناسبة لتطبيقات الضغط المعتدل

3. شفة كبيرة الحجم عمياء

• يستخدم لإغلاق نهايات خطوط الأنابيب
• يسمح بالتوسع في المستقبل
• يتطلب قوة مادية عالية بسبب حمل الضغط

4. شفة المفصل من النوع الدائري (RTJ).

• ختم من المعدن إلى المعدن
• مثالية للضغط الشديد ودرجة الحرارة
• غالبا ما يتم تحديدها في الأنظمة الحرجة

اختيار المواد للفلنجات كبيرة الحجم

يؤثر اختيار المواد بشكل مباشر على أداء الحافة وعمرها وسلامتها.

الشركات المصنعة ذات الخبرة مثلموردي شفة لونجان كبيرة الحجميمكن أن يوصي بالمواد المناسبة بناءً على ظروف المشروع.

المعايير والمواصفات الدولية

يجب أن تتوافق الفلنجات كبيرة الحجم مع المعايير الدولية المعترف بها لضمان التوافق والسلامة.

• أسم B16.5 / أسم B16.47
• إن 1092-1
• معايير الدين
• معايير البكالوريوس
• معايير غوست

ويضمن الامتثال لهذه المعايير دقة الأبعاد، وتقييمات الضغط، وإمكانية تتبع المواد.

العوامل الرئيسية عند اختيار شفة كبيرة الحجم

عند اختيار شفة كبيرة الحجم، ضع في اعتبارك العوامل الحاسمة التالية:

1. القطر الاسمي وتصنيف الضغط
2. درجة حرارة التشغيل
3. المتوسطة (النفط والغاز والمياه والمواد الكيميائية)
4. بيئة التثبيت
5. شفة تواجه النوع
6. متطلبات الصيانة على المدى الطويل

التصنيع ومراقبة الجودة

نظرًا لحجمها وتطبيقها، تتطلب الفلنجات كبيرة الحجم عمليات تصنيع متقدمة:

• تزوير أو تزوير حلقة المدرفلة
• التصنيع باستخدام الحاسب الآلي الدقة
• الاختبارات غير المدمرة (UT، MT)
• فحص الأبعاد
• شهادة المواد (EN 10204 3.1 / 3.2)

تطبق Longan إجراءات صارمة لمراقبة الجودة لضمان أن كل شفة كبيرة الحجم تلبي متطلبات المشروع الدولية.

تحديات التثبيت وأفضل الممارسات

يتطلب تركيب فلنجات كبيرة الحجم تخطيطًا دقيقًا:

• المحاذاة الصحيحة لمنع التسرب
• تسلسل تشديد الترباس الذي تسيطر عليه
• استخدام الحشيات المناسبة
• بدل للتمدد الحراري

شفة كبيرة الحجم مقابل شفة قياسية

الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما الذي يعتبر شفة كبيرة الحجم؟

تشير الفلنجة ذات الحجم الكبير عمومًا إلى الفلنجات التي يبلغ قطرها أكبر من DN600، وغالبًا ما تكون مصنوعة خصيصًا لأنظمة خطوط الأنابيب الكبيرة.

Q2: هل يتم تصنيع الشفاه كبيرة الحجم حسب الطلب؟

نعم، يتم إنتاج معظم الفلنجات ذات الحجم الكبير وفقًا للرسومات والمعايير الخاصة بالمشروع.

س 3: ما هي الصناعات التي تستخدم الشفاه كبيرة الحجم أكثر من غيرها؟

صناعات النفط والغاز وتوليد الطاقة والبتروكيماويات والهندسة البحرية ومعالجة المياه.

س 4: كيف أضمن جودة الفلنجة؟

اختر الشركات المصنعة مثل Longan التي توفر إمكانية تتبع المواد بالكامل وتقارير الاختبار والشهادات الدولية.

يعد اختيار الفلنجة ذات الحجم الكبير المناسب قرارًا استراتيجيًا يؤثر على السلامة والكفاءة والنجاح التشغيلي على المدى الطويل. من خلال العمل مع الشركات المصنعة ذات الخبرة مثللونجان، يمكنك ضمان أداء موثوق به حتى لأنظمة خطوط الأنابيب الأكثر تطلبًا.

إذا كنت تخطط لمشروع صناعي واسع النطاق وتحتاج إلى إرشادات الخبراء أو حلول فلنجات كبيرة الحجم مخصصة، فلا تتردد في القيام بذلكاتصل بنااليوم لمناقشة الاحتياجات الخاصة بك.
