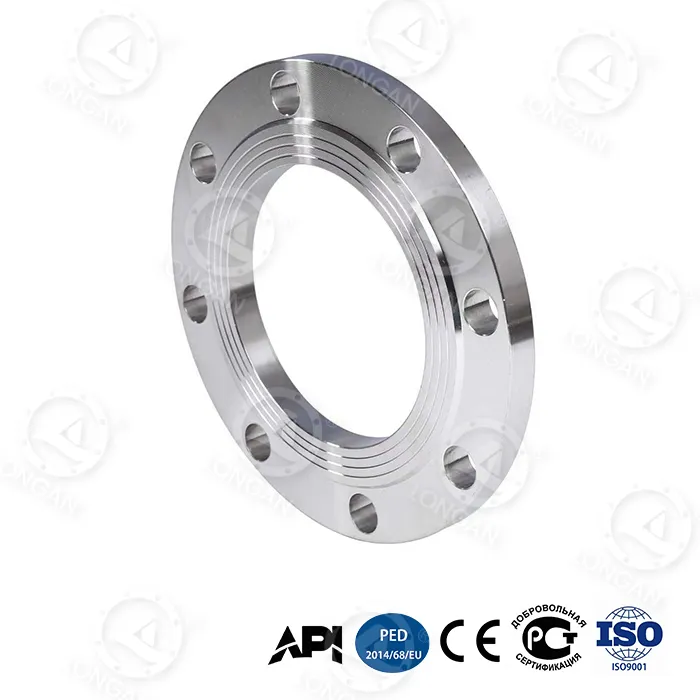

شفة مسطحة من الفولاذ المقاوم للصدأ

مع سنوات عديدة من الخدمة لسوق خطوط الأنابيب الصناعية الدولية، فإن المصنع الداخلي لشركة Longan في الصين متخصص في تصنيع فلنجة مسطحة من الفولاذ المقاوم للصدأ. بدءًا من اختيار المواد الخام وحتى الفحص النهائي، يتم تطبيق نظام صارم لإدارة الجودة لضمان اتساق المنتج وموثوقيته على المدى الطويل. تتميز الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ بهيكل قرص العسل الإلكتروني وعملية التبريد المتدرجة، مما يحقق مقاومة انحناء أعلى بنسبة 65% من المنتجات التقليدية. يصل ضغط الانفجار DN300 إلى 42MPa — وهو ما يتجاوز المعيار الوطني GB/T 1048 بنسبة 280% — ويحمل المنتج شهادة API 6A PSL 3G.

ميزات المنتج

تتبنى الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ تصميم سطح مانع للتسرب كامل الوجه (FF) ويتم تصنيعها بدقة وفقًا لمعايير ASME B16.5، مع تصنيفات ضغط تغطي الفئة 150 إلى الفئة 1500 ويتراوح الحجم من NPS 1/2 بوصة إلى 24 بوصة. يجمع هذا المنتج بين المقاومة الممتازة للتآكل للفولاذ المقاوم للصدأ مع تقنيات Longan الأساسية الثلاثة الفريدة، وهو مناسب بشكل خاص لبيئات الوسائط القاسية مثل مياه البحر والغاز الحامض وسوائل التكسير المسببة للتآكل. بالمقارنة مع الفلنجات التقليدية المصنوعة من الفولاذ المقاوم للصدأ، فإن هذا المنتج لديه زيادة بنسبة 65% في قوة الانحناء وزيادة بنسبة 180% في ضغط الانفجار، مع الحفاظ على مقاومة التآكل الكامنة في الفولاذ المقاوم للصدأ.

1. مجالات التطبيق وحالات الصناعة

المنتج مناسب بشكل خاص لسيناريوهات الضغط العالي جدًا المسببة للتآكل التالية:

● أنظمة أنابيب منصة الحفر البحرية:التآكل بمياه البحر + النفط والغاز عالي الضغط، معدل تآكل مكافئ لمدة 30 عامًا يبلغ 0.03 ملم / سنة.
● خطوط أنابيب حقن مياه البحر:التعرض طويل الأمد للوسائط عالية الملوحة، ومتطلبات موثوقية الختم العالية، ومعدل التسرب ≥10⁻⁵.
● خطوط أنابيب مضخات تكسير الغاز الصخري:بيئة سائل التكسير المسببة للتآكل، عمر الكلال الدوري يصل إلى 20000 دورة (عند 35 ميجا باسكال).
● أكوام منع الانفجار في أعماق البحار:عمق مياه 5000 متر، ضغط هيدروستاتيكي خارجي 50 ميجا باسكال، وسائط غاز داخلية، معتمدة من API 6A PSL 3G.
● أنظمة شجرة عيد الميلاد في حقول النفط البحرية:البيئات الحمضية التي تحتوي على H₂S وCO₂، مقاومة ممتازة للتآكل المادي.

الحالات التمثيلية:
- حقل النفط البحري في الشرق الأوسط: تم استخدام 150 مجموعة من فلنجات الفولاذ المقاوم للصدأ DN300 Class 900. وبعد مرور 24 شهرًا من التشغيل، لم تظهر على أسطح الختم أي علامات للتآكل.
- حقل الغاز في أعماق البحار في بحر الصين الجنوبي: عمق المياه 2500 متر، يستخدم لمدة 18 شهرا، ومعدل التآكل المقاس 0.028 ملم/سنة.

2. المقاومة للتآكل

تعمل الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ بشكل جيد في البيئات المسببة للتآكل. في الاختبار القياسي ASTM G111-97 الذي يحاكي بيئة أعماق البحار على عمق 5000 متر، يبلغ معدل التآكل المكافئ لمدة 30 عامًا 0.03 مم/سنة فقط، وهو أعلى بكثير من فلنجات الفولاذ الكربوني العادية (حوالي 0.5 مم/سنة). تحقق المادة الفولاذية عالية الكربون المسقية المتدرجة، مع الحفاظ على القوة العالية، مقاومة ممتازة للتآكل بمياه البحر من خلال تكوين المواد الأمثل وعمليات المعالجة الحرارية. الأداء المحدد هو كما يلي:

● معدل التآكل بالغمر في مياه البحر:0.03 ملم/سنة (ما يعادل 30 عامًا)، لتلبية متطلبات عدم الصيانة لمدة 30 عامًا للمنصات البحرية.
● مقاومة الإجهاد والتآكل والتكسير:تعمل عملية التبريد المتدرجة على التخلص من الإجهاد الداخلي المتبقي في المادة، مما يقلل من مخاطر SCC.
● مقاومة الوسائط الحمضية:مناسبة لتكسير بيئات السوائل التي تحتوي على H₂S وCO₂، اجتازت اختبار وسائط الغاز API 6A PSL 3G.

3. قدرة تحمل الضغط القصوى

لقد حققت هذه الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ تحسينات كبيرة في أداء تحمل الضغط. يكمن الابتكار التكنولوجي الأساسي في حلقة التعزيز المدمجة من سبائك التيتانيوم في عنق الحافة، بقوة إنتاج تبلغ 1250 ميجاباسكال، مما يفتح مسارًا جديدًا لتطبيق مواد الفولاذ المقاوم للصدأ في سيناريوهات الضغط العالي للغاية.

البيانات المقاسة هي كما يلي:

●عمر الكلال الدوري: يمكن للشفة التقليدية أن تتحمل 5000 دورة عند 25 ميجا باسكال، بينما يمكن لمنتج Longan أن يتحمل 20000 دورة عند 35 ميجا باسكال، بزيادة قدرها 300%.
●التشوه المحوري (35MPa): تشوه الحافة التقليدي يبلغ 1.8 مم، في حين أن منتج Longan يبلغ 0.6 مم فقط، أي انخفاض بنسبة 67%.
● ضغط الانفجار (DN300): يصل منتج Longan إلى 42MPa، في حين أن الفلنجة التقليدية هي ≥15MPa، وهو تحسن بنسبة 180%.

يتم ربط حلقة التعزيز المصنوعة من سبائك التيتانيوم بالركيزة المصنوعة من الفولاذ المقاوم للصدأ من خلال ملاءمة التداخل، مما يحد بشكل فعال من تراكم البلاستيك في الرقبة تحت تأثير الضغط الدوري، مما يمكّن الشفاه المصنوعة من الفولاذ المقاوم للصدأ من تحمل الضغوط العالية جدًا التي لم يكن من الممكن تحقيقها في السابق إلا باستخدام سبائك الفولاذ.

4. الختم خارج التحميل وقمع الاهتزاز

في أنظمة خطوط الأنابيب الفعلية، غالبًا ما تتسبب أخطاء التثبيت أو التشوه الحراري في اختلال وجه الحافة. في ظل ظروف الحمل اللامركزي مع اختلال خط الأنابيب بمقدار 15 درجة، يكون معدل تسرب الختم للفلنجات التقليدية > 10⁻³ ملي بار · لتر/ ثانية، بينما تحافظ الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ من Longan على معدل تسرب مانع للتسرب يبلغ 10⁻⁵ ملي بار · لتر / ثانية، مما يحسن موثوقية الختم بأمرين من الحجم.

الابتكارات الهيكلية:

● تصميم ضلع التسليح الشعاعي:أضلاع التعزيز الشعاعية المضافة على الجزء الخلفي من الحافة تقلل من تركيز الضغط المحلي بنسبة 48%، مما يجعل توزيع الضغط أكثر اتساقًا في ظل ظروف التفريغ.
● هيكل قرص العسل عالي الصلابة:توفر الطبقة الأساسية على شكل قرص العسل الإلكترونية صلابة انحناء ممتازة، ومقاومة تشوه وجه الحافة.

نتائج اختبار الاهتزاز: في اختبار اهتزاز نطاق التردد 50-200 هرتز القياسي ISO 10816-3، يصل معدل توهين السعة إلى 92%، مما يحل بشكل فعال مشكلة فك البراغي في ظل ظروف نبض الضغط العالي.

5. التحذير الذكي والقدرة على التكيف مع البيئة القصوى

تكنولوجيا الإنذار الذكي:

● طبقة مؤشر تآكل النانو زركونيا:يتم تضمين هذه المواد في سطح الختم. عندما يكون السمك أقل من 0.1 مم، فإن تغير اللون المرئي يعطي تحذيرًا، مما يسمح بالحكم على حالة الختم بدون معدات احترافية.
● تصميم ثقب الترباس المخروطي المزدوج:يتم التحكم في توهين التحميل المسبق تحت تقلبات الضغط البالغة 35 ميجا باسكال في حدود ≥5% (الهيكل التقليدي ≥20%)، مما يضمن موثوقية الاتصال على المدى الطويل.

نتائج اختبار البيئة القاسية (جميعها من القياسات الفعلية):

الحالة البيئية	البيانات المقاسة	معيار الاختبار
تأثير درجات الحرارة المنخفضة (-70 درجة مئوية)	طاقة تأثير شاربي 89J (المعيار الوطني ≥34J)	جيجابايت/ت 229-2020
التآكل في أعماق البحار (5000 متر)	معدل التآكل المكافئ لمدة 30 عامًا هو 0.03 مم/سنة	أستم G111-97
كشط الرمل والغبار (120 م / ث)	عمق تلف سطح الختم ≥8μm (10,000 ساعة)	آيزو 5890:2012

تظهر هذه البيانات أن المنتج يمكن أن يعمل بثبات لفترات طويلة في درجات الحرارة القطبية المنخفضة، وبيئات الضباب الملوحة العالية الضغط العالي في أعماق البحار، والبيئات الصحراوية المحملة بالرمال عالية السرعة.

عمليات المنتج

1. المواد وعمليات التصنيع

تتبنى Longan ابتكارات العمليات الثلاثة التالية لضمان الأداء العالي للحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ:

● فولاذ مروي عالي الكربون متدرج:من خلال التحكم الدقيق في معدلات التسخين والتبريد، يتم تشكيل توزيع تدريجي للصلابة من السطح عالي الصلابة إلى القلب عالي الصلابة، مما يؤدي إلى تجنب خطر التشقق الناتج عن التبريد الكامل التقليدي مع تحسين مقاومة التآكل.
● هيكل قرص العسل الإلكتروني:مستوحى من الهندسة السداسية لخلايا النحل، يتحقق تحليل العناصر المحدودة من أن قوة الانحناء أعلى بنسبة 65% من الحافة الصلبة بنفس الوزن.
● حلقة تقوية مدمجة من سبائك التيتانيوم:حلقة Ti-6Al-4V بقوة إنتاج تبلغ 1250 ميجا باسكال وكثافة 60% فقط من الفولاذ. يتم ربط الحلقة بالركيزة المصنوعة من الفولاذ المقاوم للصدأ من خلال ملاءمة التداخل، مما يحد بشكل فعال من تشوه البلاستيك في الرقبة.

بالإضافة إلى ذلك، تتوفر درجات مختلفة مثل 304، 316، 316L، والفولاذ المقاوم للصدأ المزدوج لاختيار المواد لتلبية متطلبات الوسائط المسببة للتآكل المختلفة.

2. خدمات ضمان الجودة والتخصيص

يقع مصنع Longan الداخلي في Longwan، Wenzhou. من خلال الاستفادة من ميزة المواد الخام للفولاذ المقاوم للصدأ التي تتمتع بها مجموعة Tsingshan Holding Group، جنبًا إلى جنب مع قدراتها الخاصة في الحدادة والمعالجة الحرارية والتصنيع الآلي، فقد شكلت سلسلة إنتاج كاملة. تأتي كل شفة مسطحة من الفولاذ المقاوم للصدأ مع شهادات المواد التي يمكن تتبعها (بما في ذلك التركيب الكيميائي والخواص الميكانيكية)، وسجلات منحنى المعالجة الحرارية، وتقارير فحص الأبعاد، وتقارير الاختبار الهيدروستاتيكي/الهوائي.

النقاط الرئيسية لمراقبة الجودة:

●فحص المواد الخام الواردة: التحليل الطيفي، اختبار التآكل الحبيبي، أخذ عينات الخصائص الميكانيكية.
●التحكم في العملية: المراقبة في الوقت الحقيقي لمنحنيات درجة حرارة فرن المعالجة الحرارية، والتسجيل التلقائي لمعلمات التبريد المتدرجة.
●فحص المنتج النهائي: فحص الأبعاد بنسبة 100%، واختبار الجسيمات المغناطيسية أو اختبار الاختراق بنسبة 10%، وأخذ عينات الدفعة لضغط الانفجار.
●شهادة الطرف الثالث: يمكن ترتيب اختبار الشهود في الموقع بواسطة SGS أو BV أو وكالات أخرى عند الطلب.

خيارات التخصيص:

●درجات مختلفة من الفولاذ المقاوم للصدأ (304، 316، 316L، 2205، إلخ.)
●الأحجام غير القياسية وتصنيفات الضغط الخاصة
●وضع العلامات الخاصة (الوسم بالليزر، التغليف المخصص)
●حد أدنى مرن لكمية الطلب - حد أدنى للطلب قطعة واحدة

دعم الخدمات الفنية

توفر شركة Longan خدمات فنية شاملة للحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ، والتي تغطي العملية بأكملها بدءًا من استشارات الاختيار وحتى دعم ما بعد البيع:

● دعم الاختيار والتصميم:يمكن لفريق هندسي محترف تقديم اقتراحات اختيار محسنة لتصنيف ضغط الفلنجة، ودرجة المواد، ونوع سطح الختم بناءً على ضغط العمل الخاص بالعميل، وتآكل الوسائط، ونطاق درجة الحرارة، وظروف التثبيت. بالنسبة للأحجام غير القياسية أو ظروف العمل الخاصة، يمكن توفير تقارير تحليل العناصر المحدودة (FEA).

● خدمات العينات والاختبار:يمكن للمشترين الدوليين التقدم بطلب للحصول على عينات مجانية (رسوم العينة قابلة للاسترداد، الشحن التي يتحملها المشتري). تم تجهيز مصنع Longan بآلة اختبار الضغط بقدرة 3000 طن، ومنضدة اختبار التعب الدوري، وجهاز اختبار تأثير درجات الحرارة المنخفضة -80 درجة مئوية، وغرفة محاكاة التآكل عالي الضغط في أعماق البحار. يمكن للعملاء مشاهدة اختبارات ضغط الانفجار، أو اختبارات التعب الدوري، أو اختبارات البيئة القاسية في الموقع. يتم إصدار تقارير الاختبار من قبل مختبر داخلي يتمتع بمؤهلات CNAS.

● تنسيق اختبار الطرف الثالث:بناءً على طلب العميل، يمكن تكليف الوكالات المعترف بها دوليًا مثل SGS، وBV، وTÜV للتحقق من أداء المنتج، بما في ذلك تحليل التركيب الكيميائي، واختبار الخصائص الميكانيكية، والاختبار غير المدمر (MT/PT/UT)، واختبار الضغط. يتم تسليم تقارير الاختبار مع البضائع.

● إرشادات التثبيت والصيانة:يتم توفير أدلة التثبيت والصيانة الصينية والإنجليزية (PDF)، بما في ذلك اختيار الحشية، وجداول عزم الدوران للتحميل المسبق للمسمار، وخطوات ربط فتحة المسمار المخروطية المزدوجة، ونقاط الفحص المنتظمة. بالنسبة لعملاء الشراء بالجملة، يمكن توفير التدريب على التثبيت في الموقع أو إرشادات الفيديو.

● تتبع جودة ما بعد البيع:كل شفة لها رقم تسلسلي فريد. من خلال نظام الاستعلام عن طلب موقع Longan الإلكتروني، يمكن تتبع شهادات المواد ومنحنيات المعالجة الحرارية وتقارير فحص الأبعاد وسجلات الاختبار عبر الإنترنت. فترة ضمان المنتج هي 18 شهرًا (من تاريخ الشحن). في حالة التسرب أو التلف الناتج عن عيوب التصنيع خلال فترة الضمان، توفر Longan الاستبدال المجاني.

● آلية الاستجابة السريعة:يتم الرد على الاستفسارات الفنية في غضون 4 ساعات، ويتم توفير خطط المعالجة الأولية لقضايا الجودة في غضون 24 ساعة. يتم شحن العناصر المخزنة القياسية خلال 3 أيام عمل، وتستغرق العناصر المخصصة 15-30 يومًا.

يمكن للمشترين الدوليين إرسال المتطلبات الفنية إلى فريق مبيعات Longan للحصول على عينات مجانية ومشورة فنية احترافية من فريق التصنيع.

التعليمات

س: ما هي الحياة المقاومة للتآكل في بيئات مياه البحر؟
ج: وفقًا لاختبار التآكل المتسارع لمعيار ASTM G111-97، فإن معدل التآكل المكافئ لمدة 30 عامًا يبلغ 0.03 مم/سنة فقط. بناءً على هذا المعدل، فإن عمر مقاومة التآكل للحافة يتجاوز بكثير عمر خدمة التصميم التقليدي (عادةً 20-30 عامًا) ويمكن أن يلبي متطلبات دورة الحياة الكاملة للمنصات البحرية وهندسة أعماق البحار.

س: ما هو الفرق بين هذا المنتج والفلنجات العادية المصنوعة من الفولاذ المقاوم للصدأ؟
ج: يكمن الاختلاف في ثلاث تقنيات أساسية: هيكل قرص العسل الإلكتروني (زيادة بنسبة 65% في قوة الانحناء)، وعملية التبريد المتدرجة (التوزيع الأمثل لخصائص المواد)، وحلقة تقوية سبائك التيتانيوم المدمجة (قوة الإنتاج 1,250 ميجاباسكال). لا تتمتع الفلنجات العادية المصنوعة من الفولاذ المقاوم للصدأ بقدرة تحمل الضغط العالي للغاية، بينما يمكن لمنتج Longan أن يتحمل ضغط انفجار يبلغ 42 ميجا باسكال ويلبي تطبيقات الضغط العالي للغاية مثل مضخات تكسير الغاز الصخري.

س: ما هي ظروف درجات الحرارة القصوى التي تناسبها؟
ج: في ظل ظروف درجات الحرارة المنخفضة للغاية التي تصل إلى -70 درجة مئوية، تصل طاقة تأثير Charpy إلى 89J، وهو أعلى بكثير من المتطلبات القياسية الوطنية التي تبلغ ≥34J. ويعود الفضل في ذلك إلى تحسين صلابة المواد في درجات الحرارة المنخفضة من خلال عملية التبريد المتدرجة، مما يجعلها مناسبة للبيئات القاسية ذات درجات الحرارة المنخفضة مثل خطوط الأنابيب القطبية ونقل الغاز الطبيعي المسال. وفي الوقت نفسه، في ظل ظروف درجات الحرارة المرتفعة (على سبيل المثال، 200 درجة مئوية)، لا تزال المادة المسقية المتدرجة تحافظ على قوة عالية.

س: هل يمكن لشركة Longan توفير المنتج بدرجات مختلفة من الفولاذ المقاوم للصدأ؟
ج: نعم. تعتمد شركة Longan على نظام الإنتاج الكامل لمصنعها الداخلي وتدعم الإنتاج المخصص لمختلف مواد الفولاذ المقاوم للصدأ (304، 316، 316L، 2205 الفولاذ المقاوم للصدأ المزدوج، وما إلى ذلك). يمكن للمشترين الدوليين إرسال متطلبات فنية محددة للحصول على عينات مجانية ومشورة مهنية من فريق التصنيع. تقع الشركة في رقم 620 طريق Mingzhu، شارع Yongxing، منطقة Longwan، مدينة Wenzhou، مقاطعة Zhejiang. يعتمد توريد المواد الخام على مجموعة Tsingshan Holding Group، مما يشكل نظام إنتاج وتوريد كامل.

س: كيف يمكن التحقق من أداء مقاومة التآكل للمنتج؟
ج: يمكن لشركة Longan توفير اختبارات محاكاة التآكل في أعماق البحار للعملاء وفقًا لمعيار ASTM G111-97، أو تكليف مختبرات الطرف الثالث بإجراء اختبارات التآكل بين الحبيبات، واختبارات رش الملح، وما إلى ذلك بناءً على طلب العميل. يتم توفير تقارير الاختبار مع المنتج، ويمكن للعملاء أيضًا مشاهدة عملية الاختبار في المصنع.

ملخص:تجمع الحافة المسطحة المصنوعة من الفولاذ المقاوم للصدأ من Longan بين مزايا مقاومة التآكل للفولاذ المقاوم للصدأ وثلاث تقنيات أساسية: هيكل قرص العسل الإلكتروني، وعملية التبريد المتدرجة، وحلقة تقوية سبائك التيتانيوم المدمجة. إنه يؤدي أداءً ممتازًا في البيئات شديدة التآكل وظروف العمل ذات الضغط العالي للغاية. لقد حصلت على شهادة API 6A PSL 3G وهي خيار مثالي للحافة لهندسة النفط والغاز البحرية، والحفر في أعماق البحار، وخطوط أنابيب الضغط العالي المسببة للتآكل. أرسل متطلباتك للحصول على عينات مجانية وعروض أسعار احترافية.
