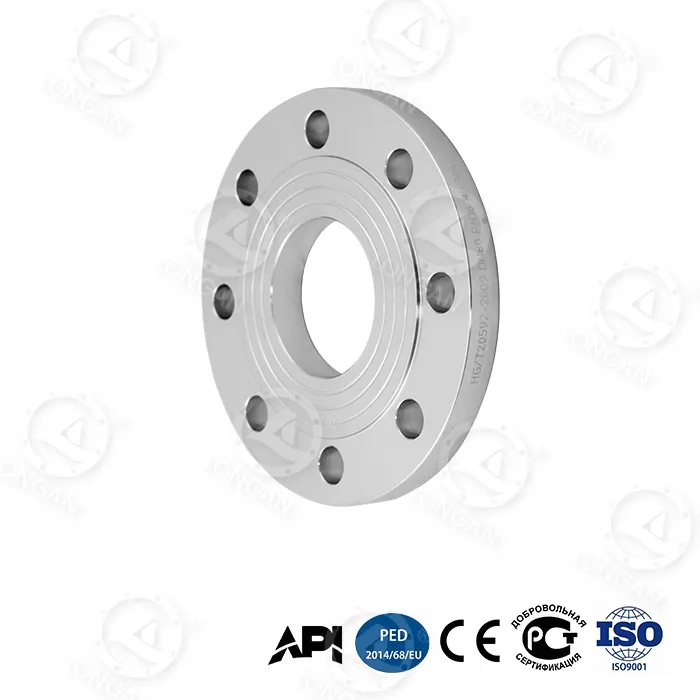

لحام مسطح أثار شفة الوجه

عرض القيمة الهندسية

مؤشر المعلمات

خشونة السطح Ra ≥ 3.2μm (تشطيب سطح الختم)

توفير وزن الحافة المصنوعة من الفولاذ الكربوني بنسبة 35% أخف من حافة الرقبة (مقارنة DN300)

عمر التعب > 10000 دورة ضغط (MSS SP-44)

بدل التآكل ≥3mm (نسخة مخصصة كيميائية)

المزايا الأساسية للمنتج

1. التوافق الكامل مع النظام

المعايير الدولية لفلنجات الوجه المرتفعة للحام المسطح:

ASME B16.5 (المعيار الأمريكي) | سلسلة PN (DIN) | JIS 10K/20K (المعيار الياباني)

نطاق القطر: DN15~DN600 (1/2"~24")

استبدال سلس للمشاريع العالمية

2. كفاءة التثبيت

تصميم رقيق للمفاصل الملحومة: زاوية الأخدود 37.5°±2.5° (VS 45° الفلنجة التقليدية)

التسامح مع ثقب الترباس: ±1 مم (ISO 5210)

زيادة سرعة إرساء خطوط الأنابيب بنسبة 40%

3. موثوقية الختم

ارتفاع شفة اللحام المسطح المرتفعة: 3.2 مم (1/8 بوصة) قياسي (ASME B16.5)

احتمال فشل الختم: <0.01% (مع جوانات من نفس الدرجة)

ضمان عدم التسرب في ظل ظروف الضغط العالي

4. قدرة تحمل الضغط

الفئة 150: حتى 19.6 بار عند 38 درجة مئوية

فئة 300: حتى 51.1 بار عند 38 درجة مئوية

القدرة على التكيف مع درجات الحرارة المنخفضة: -196 درجة مئوية إلى +538 درجة مئوية (مادة ASTM A105)

تغطية الظروف القاسية في مجال الطاقة/الصناعة الكيميائية

بدء التحقيق للحصول على الحل الخاص بك!
