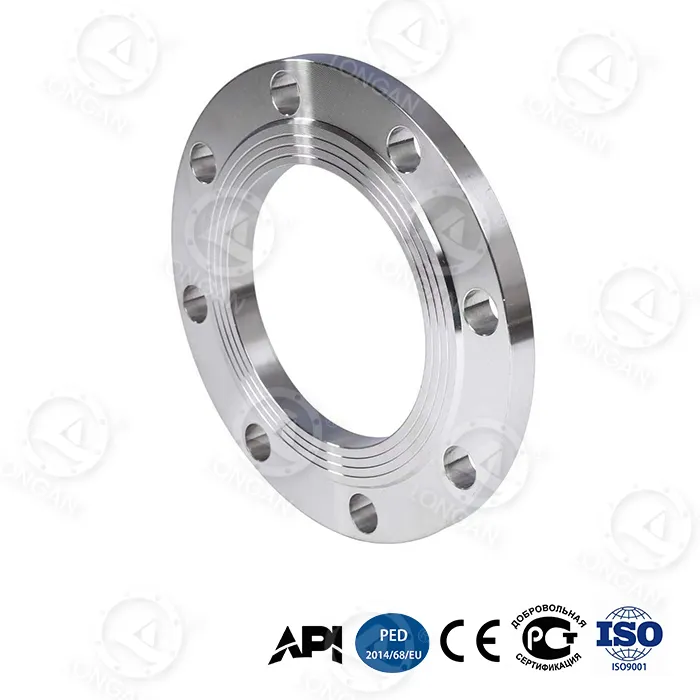

باعتبارها فلنجة من النوع المنزلق، يتم توصيل الفلنجة المسطحة المنزلقة بالأنبوب عن طريق لحامتين فيليه أثناء التثبيت: واحدة على الجزء الخلفي من الحافة وواحدة داخل تجويف الأنبوب. بالمقارنة مع حواف الرقبة الملحومة التقليدية، فإن هذا التصميم يتمتع بالمزايا الهامة التالية:
1.انخفاض صعوبة التثبيت:ليست هناك حاجة إلى محاذاة دقيقة للأنابيب، مما يسمح ببعض الأخطاء في التثبيت ويقلل من متطلبات البناء في الموقع.
2.عملية لحام مريحة:تعتبر اللحامات المقطعية أسهل في التنفيذ من اللحامات التناكبية ذات الاختراق الكامل، وهي مناسبة بشكل خاص للأماكن الضيقة في الموقع.
3.سرعة الاستبدال السريع:يتم تقليل وقت الاستبدال الفردي من 8 ساعات للفلنجات التقليدية إلى 2.5 ساعة، مما يقلل بشكل فعال من وقت توقف نظام خطوط الأنابيب للصيانة.
هذا الهيكل سهل الارتداء، جنبًا إلى جنب مع تصميم Longan الفريد من نوعه على شكل قرص العسل الإلكتروني خفيف الوزن، مما يقلل من وزن الحافة الإجمالي ويحسن كفاءة التثبيت.
| مؤشر الأداء | شفة فولاذية تقليدية مزورة | انزلاق مسطح على شفة | تحسين |
|---|---|---|---|
| ضغط الانفجار (DN300) | ≥15MPa | 42 ميجا باسكال | ↑180% |
| عمر التعب الدوري (35MPa) | غير قابل للتحقيق | 20,000 دورة | — |
| التشوه المحوري (35MPa) | 1.8 ملم | 0.6 ملم | ↓67% |
| طاقة التأثير عند -70 درجة مئوية | ≥34J (المعيار الوطني) | 89 ج | ↑162% |
| معدل التآكل في أعماق البحار لمدة 30 عامًا | تقريبا. 0.5 ملم/سنة | 0.03 ملم/سنة | ↓94% |
يتفوق هذا المنتج تمامًا على الفلنجات التقليدية في تحمل الضغط النهائي والقدرة على التكيف البيئي. ويكمن الإنجاز الأساسي في حلقة التعزيز المدمجة من سبائك التيتانيوم في عنق الحافة، مع قوة إنتاج تصل إلى 1250 ميجاباسكال، مما يخلق إمكانية تطبيقات الضغط العالي للغاية للفلنجات سهلة الارتداء.
في أنظمة خطوط الأنابيب الفعلية، غالبًا ما تتسبب عوامل مثل التمدد/الانكماش الحراري وهبوط الأساس في حدوث اختلال في محاذاة وجه الحافة. في ظل ظروف الحمل اللامركزي مع اختلال خط الأنابيب بمقدار 15 درجة، يكون معدل تسرب الختم للفلنجات التقليدية > 10⁻³ ملي بار·لتر/ثانية، بينما يحافظ الانزلاق المسطح على الفلنجة من Longan على معدل تسرب مانع للتسرب يبلغ ≥10⁻⁵ ملي بار·لتر/ثانية، مما يحسن موثوقية الختم بأمرين من الحجم.
هناك ابتكاران هيكليان يحققان هذا الأداء:
● تصميم ضلع التسليح الشعاعي:أضلاع التعزيز الشعاعية المضافة على الجزء الخلفي من الحافة تقلل من تركيز الضغط المحلي بنسبة 48%، مما يجعل توزيع الضغط أكثر اتساقًا في ظل ظروف التفريغ.
● هيكل قرص العسل عالي الصلابة:توفر الطبقة الأساسية على شكل قرص العسل الإلكترونية صلابة انحناء ممتازة، ومقاومة تشوه وجه الحافة.
بالإضافة إلى ذلك، في اختبار اهتزاز نطاق التردد 50-200 هرتز القياسي ISO 10816-3، يصل معدل توهين السعة إلى 92%، مما يحل بشكل فعال مشكلة توهين التحميل المسبق للمسمار في ظل ظروف نبض الضغط العالي.
تدمج الحافة المسطحة المنزلقة بين تقنيتين ذكيتين لمساعدة المستخدمين على اكتشاف المشكلات المحتملة مبكرًا:
● طبقة مؤشر تآكل النانو زركونيا:يتم تضمين هذه المواد في سطح الختم. عندما يكون السمك أقل من 0.1 مم، فإن تغير اللون المرئي يعطي تحذيرًا، مما يسمح بالحكم على حالة الختم بدون معدات احترافية.
● قفل التحميل المسبق لفتحة الترباس المخروطية المزدوجة:في ظل تقلبات الضغط البالغة 35 ميجا باسكال، يكون توهين التحميل المسبق للهياكل التقليدية ≥20%، بينما يتحكم هذا التصميم في توهين التحميل المسبق ضمن ≥5%، مما يضمن موثوقية الاتصال على المدى الطويل.
التحقق من أداء البيئة القصوى (جميع البيانات من الاختبارات الفعلية):
● تأثير درجات الحرارة المنخفضة (-70 درجة مئوية):طاقة تأثير شاربي تبلغ 89J (المعيار الوطني ≥34J)، مناسبة لخطوط الأنابيب القطبية ونقل الغاز الطبيعي المسال.
● التآكل في أعماق البحار (5000 متر):وفقًا لمعيار ASTM G111-97، يبلغ معدل التآكل المكافئ لمدة 30 عامًا 0.03 مم/سنة فقط، مما يلبي متطلبات دورة الحياة الكاملة لهندسة أعماق البحار.
● كشط الرمل والغبار (120 م/ث):وفقًا لمعيار ISO 5890:2012، بعد 10,000 ساعة من التأثير المستمر، يبلغ عمق تلف سطح الختم ≥8μm، وهو مناسب للمناطق الصحراوية أو المنصات البحرية ذات الرياح المحملة بالرمال عالية السرعة.
يتم تصنيع الفلنجة المسطحة المنزلقة بدقة وفقًا لمعيار ASME B16.5، مع تصنيفات ضغط تغطي الفئة 150 إلى الفئة 1500، ويتراوح الحجم من NPS 1/2 بوصة إلى 24 بوصة. المادة مصنوعة من الفولاذ عالي الكربون المروي المتدرج، جنبًا إلى جنب مع تصميم ضلع التعزيز الشعاعي وحلقة تقوية مدمجة من سبائك التيتانيوم.
وفقًا لمواصفات ASME B16.5، فإن قياس سمك الشفاه من الفئتين 150 و300 لا يشمل ارتفاع الوجه المرتفع. يعتمد هذا المنتج تصميم سطح مانع للتسرب لكامل الوجه (FF) ويجب استخدامه مع حشية لكامل الوجه. من المهم أن نلاحظ أن شفة الوجه الكامل لا يجب أن يتم تثبيتها مباشرة بمسامير على شفة الوجه المرتفعة؛ يجب استبداله بحشية كاملة الوجه أو بمحول.
● فولاذ مروي عالي الكربون متدرج:يؤدي التبريد الكامل التقليدي للفلنجات إلى اختلافات مفرطة في الصلابة بين السطح والقلب، مما يجعلها عرضة للتشقق. تتحكم تقنية التبريد المتدرجة بدقة في معدلات التسخين والتبريد، مما يؤدي إلى توزيع تدريجي للصلابة من الخارج إلى الداخل - صلابة سطح عالية لمقاومة التآكل، وصلابة قلب عالية لمقاومة الصدمات. وهذا يسمح للشفة بالحفاظ على متانة التأثير البالغة 89J عند -70 درجة مئوية.
● هيكل قرص العسل الإلكتروني:مستوحى من الهندسة السداسية لخلايا النحل، هذا الهيكل يزيد بشكل كبير من صلابة الانحناء دون زيادة الوزن. يتحقق تحليل العناصر المحدودة من أن قوة الانحناء لهذا الهيكل أعلى بنسبة 65% من الحافة الصلبة بنفس الوزن.
● حلقة تقوية مدمجة من سبائك التيتانيوم:تم وضع حلقة من سبائك التيتانيوم Ti-6Al-4V مسبقًا على عنق الحافة، وهو الموقع الأكثر عرضة لتركيز الضغط. تتمتع هذه السبيكة بقوة خضوع تصل إلى 1250 ميجا باسكال وكثافة 60% فقط من كثافة الفولاذ. يتم ربط الحلقة بالمادة الأساسية من خلال ملاءمة التداخل، مما يحد بشكل فعال من تشوه البلاستيك في الرقبة ويزيد من ضغط انفجار الحافة DN300 من 15MPa التقليدي إلى 42MPa.
يقع مصنع Longan الداخلي في Longwan، Wenzhou. من خلال الاستفادة من إمدادات المواد الخام عالية الجودة من مجموعة Tsingshan Holding Group، جنبًا إلى جنب مع قدراتها الخاصة في الحدادة والمعالجة الحرارية والتصنيع الآلي، فقد شكلت سلسلة إنتاج كاملة. تأتي كل شفة مسطحة منزلقة مع شهادات المواد التي يمكن تتبعها، وسجلات منحنى المعالجة الحرارية، وتقارير فحص الأبعاد، وتقارير الاختبار الهيدروستاتيكي/الهوائي.
النقاط الرئيسية لمراقبة الجودة:
1.فحص المواد الخام الواردة: التحليل الطيفي، أخذ عينات الخصائص الميكانيكية.
2.التحكم في العملية: المراقبة في الوقت الحقيقي لمنحنيات درجة حرارة فرن المعالجة الحرارية، والتسجيل التلقائي لمعلمات عملية التبريد المتدرجة.
3.فحص المنتج النهائي: فحص الأبعاد بنسبة 100%، واختبار الجسيمات المغناطيسية بنسبة 10%، وأخذ عينات الدفعة لضغط الانفجار أو عمر الكلال الدوري.
4.شهادة الطرف الثالث: يمكن ترتيب اختبار الشهود في الموقع بواسطة SGS أو BV أو وكالات أخرى بناءً على طلب العميل.
يمكن للمشترين الدوليين التحقق من تقدم الإنتاج واختبار البيانات عبر الإنترنت باستخدام رقم الطلب.
● محطة تكسير حقل الغاز الصخري في الشرق الأوسط:تم استخدام 120 مجموعة من الفلنجة المسطحة الانزلاقية DN300 Class 1500. بعد 18 شهرًا من التشغيل المستمر، لم يحدث أي تسرب للختم، وكان تكرار الصيانة صفرًا.
● منصة الحفر في أعماق البحار في بحر الصين الجنوبي:عمق المياه 2800 متر. تم استخدام الحافة لتوصيل مكدس مانع الانفجار. بعد 30 شهرًا من فحص التآكل، لم يظهر سطح الختم أي ضرر واضح، وكان معدل التآكل المقاس 0.028 مم/سنة.
● خط أنابيب الغاز الطبيعي الروسي في القطب الشمالي:درجة الحرارة المحيطة -55 درجة مئوية، قيمة اختبار التأثير 82J، تلبي متطلبات تصميم المشروع. تم توفير أكثر من 500 قطعة.
س: ما هي معدلات الضغط المناسبة لها؟
ج: هذه الفلنجة المسطحة المنزلقة مناسبة لتصنيفات الضغط من الفئة 150 إلى الفئة 1500. تظهر البيانات المقاسة أن حجم DN300 يعمل بشكل ممتاز عند ضغط انفجاري يبلغ 42MPa، وهو ما يتجاوز بكثير المتطلبات القياسية الوطنية. إنها مناسبة بشكل خاص للضغط العالي جدًا والظروف القاسية مثل مضخات تكسير الغاز الصخري، ومنصات الحفر في أعماق البحار، وخطوط أنابيب نقل الغاز الطبيعي ذات الضغط العالي جدًا، والبيئات القطبية.
س: ما هو الفرق الرئيسي بين هذا وشفة عنق اللحام؟
ج: تستخدم الفلنجة المنزلقة لحامين فيليه لتوصيل الأنبوب (واحد في الخلف والآخر داخل التجويف)، مع متطلبات تركيب مريحة نسبيًا. تستخدم شفة عنق اللحام لحامًا تناكبيًا واحدًا كامل الاختراق، مما يتطلب محاذاة أكثر صرامة. ومع ذلك، في منتج الحافة المنزلقة من Longan، من خلال تصميم هيكل قرص العسل الإلكتروني وحلقة تقوية سبائك التيتانيوم المدمجة، فإن أداء تحمل الضغط لا يقل عن أداء حواف الرقبة الملحومة التقليدية.
س: كيف يعمل في البيئات ذات درجات الحرارة المنخفضة؟
ج: في ظل ظروف درجات الحرارة المنخفضة للغاية التي تبلغ -70 درجة مئوية، تصل طاقة تأثير Charpy للمنتج إلى 89J، وهو أعلى بكثير من المتطلبات القياسية الوطنية البالغة ≥34J. ويرجع الفضل في ذلك إلى المتانة الممتازة في درجات الحرارة المنخفضة للمادة الفولاذية عالية الكربون المسقاة المتدرجة، مما يجعلها مناسبة لهندسة خطوط الأنابيب القطبية وأنظمة نقل الغاز الطبيعي ذات درجات الحرارة المنخفضة.
س: ما هي قدرة التوريد وخيارات التخصيص في Longan؟
ج: لدى Longan مصنع داخلي ونظام إنتاج كامل، يدعم تخصيص الحجم، ووضع العلامات الخاصة، والإنتاج بالجملة. يتم تنفيذ إدارة الجودة الصارمة بدءًا من اختيار المواد الخام وحتى فحص المنتج النهائي. يمكن للمشترين الدوليين إرسال المتطلبات للحصول على عينات مجانية. تقع الشركة في رقم 620 طريق Mingzhu، شارع Yongxing، منطقة Longwan، مدينة Wenzhou، مقاطعة Zhejiang، مع الاستفادة من المزايا الجغرافية لـ Wenzhou وإمدادات المواد الخام لمجموعة Tsingshan Holding Group لتشكيل نظام إنتاج وتوريد كامل.
س: كيف يمكن التحقق من الأداء الفعلي؟
ج: ترحب شركة Longan بالعملاء أو وكالات التفتيش التابعة لجهات خارجية لمشاهدة اختبارات الأداء في المصنع. تم تجهيز المصنع بآلة اختبار الضغط بقدرة 3000 طن، ومنضدة اختبار التعب الدوري، وجهاز اختبار التصادم بدرجة حرارة منخفضة -80 درجة مئوية، وغرفة محاكاة التآكل بالضغط العالي في أعماق البحار. يمكن للعملاء طلب اختبارات ضغط الانفجار، أو اختبارات التعب الدوري، أو اختبارات البيئة القاسية على العينات؛ يتم إصدار تقارير الاختبار من قبل مختبر داخلي يتمتع بمؤهلات CNAS.
